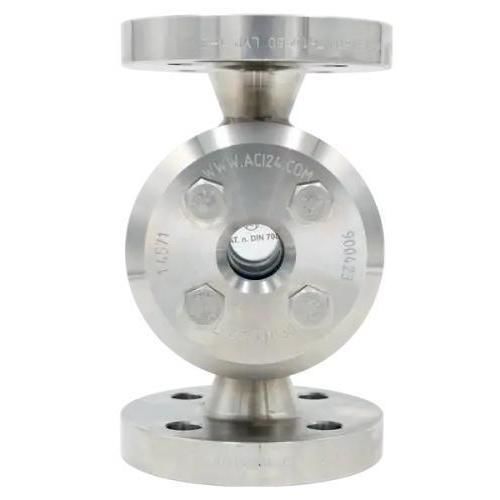

産業用のぞき窓 Type 520A

監視用製薬産業用化学製品

Type 520Aの流量視鏡は、産業用高圧用途向けの中間フランジ式視鏡で、プロセスメディアの両側からの視認を可能にします。高圧・高温環境での運用を想定して設計されており、標準のステンレス鋼に加え、腐食性や熱負荷の高い環境向けに特殊合金の対応が可能です。

材質と構造

• 本体：耐食性ステンレス鋼合金（標準：1.4571）。ニッケル系合金やHastelloy®はオプション。
• 対向配置の視窓2面：熱処理済みホウケイ酸ガラス（DIN 7080準拠）で、両側からの明瞭な視認が可能。

規格・設計・接続

• 中間フランジ設計：ASME B16.5準拠フランジに適合。接続フランジはDIN EN 1759-1に準拠。
• 設計、強度計算、製造はPED 2014/68/EUおよびAD 2000に準拠。特注設計対応可。

寸法・図面に関する注意

• フェース・トゥ・フェース長は、構造的に可能な場合DIN EN 558-1 FTF 2に準拠。具体寸法は注文確認または客先図による。
• 可視口径（D1）は圧力等級およびサイズにより異なる。
• 断面図および寸法図を提供；可能な範囲で該当規格に従って製作。

用途・適用分野

• 化学、製薬、食品、エネルギーなどの高圧プロセス向けに設計。
• 液体および気体媒体に対応；腐食性または高温媒体向けのオプションあり。

技術仕様 / 概要

• 型式：Type 520A
• 材質：標準ステンレス（1.4571）；ニッケル系合金、Hastelloy®はオプション
• 視窓：熱処理ホウケイ酸ガラス（DIN 7080）
• フランジ規格：DIN EN 1759-1（ASME B16.5に適合）
• 呼び径（NPS）：1"～8"
• 耐圧等級：Class 300、400、600、900、1500 lbs（最大 Class 1500、サイズと等級により作動圧は概ね最大約250 bargまで）
• 耐熱性：最大約300 °C（ガラス・材質選定に依存）
• オプション：二重ガラス化、特注設計、特殊材質
• 規格・適合：PED 2014/68/EU、AD 2000
• 視認性：両側からの観察によりプロセス監視および照明の最適化が可能
