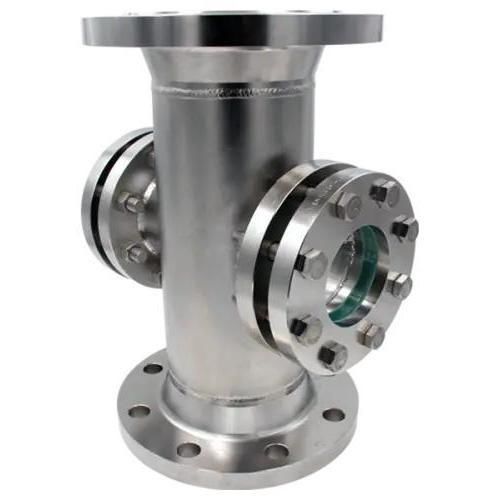

監視用のぞき窓 Type 530

ATEX爆発性雰囲気用ホウケイ酸ガラス製

530型フローサイトグラスは、フランジ間（DIN EN 1092-1）、最大63bargまでの圧力に対応する溶接構造の堅牢なフローサイトグラスです。液体および気体媒体に適しており、幅広い公称サイズと温度があり、多くのオプションとカスタム設計で供給することができます。 製品情報

溶接構造で、最大63bargの圧力に対応し、DIN EN 558-1に準拠した標準的な長さにより、既存システムへの後続設置に適しています

DIN EN 1092-1に準拠したフランジ接続

標準ガラス：ホウケイ酸ガラス（280 °Cまで対応）。

フラットガスケットによるシール：PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400、その他のブランドシールなど、幅広い材質（50種類以上のシール材をご用意）のフラットガスケット（300 °Cまで対応）

• 標準ガラス：ホウケイ酸ガラス（280 °Cまで対応）。 公称サイズ（DN）
• 使用可能な呼び径DN：25、40、50、80、100、125、150、200、250、300、350、400（DN25～400）

呼び圧力（PN）

利用可能な公称圧力： 定格温度

標準および選択可能な温度限界（ページに例を示す）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C

。 オプション

PTFEまたはシリコンワイパーブレード付きワイパーSGW

防爆および非防爆エリア用LED照明

FEPまたはHalar®コーティング

雲母保護ディスク

二重ガラス（タイプ530D）

特殊構造/カスタムデザイン

寸法（PN/DNによる対面寸法および関連寸法）

PN 10：

• DN 25 - BL 160、D1 22、AL 284
• DN 40 - BL 200、D1 35、AL 261
• DN 50 - BL 230、D1 45、AL 262
• DN 80 - BL 310、D1 55、AL 337
• DN 100 - BL 350、D1 84、AL 372
• DN 125 - BL 400、D1 107、AL 422
• DN 150 - BL 480、D1 132, AL 462
• DN 200 - BL 600, D1 160, AL 570
• DN 250 - BL 730, D1 160, AL 641
• DN 300 - BL 850, D1 160, AL 693
• DN 350 - BL 980, D1 160, AL 741
• DN 400 - BL 1100, D1 160, AL 792

PN 16：

• DN 25 - BL 160, D1 22, AL 285
• DN 40 - BL 200, D1 35, AL 260
• DN 50 - BL 230, D1 45, AL 260
• DN 80 - BL 310, D1 55, AL 340
• DN 100 - BL 350, D1 84, AL 380
• DN 125 - BL 400, D1 107, AL 420
• DN 150 - BL 480、D1 132, AL 470
• DN 200 - BL 600, D1 160, AL 580
• DN 250 - BL 730, D1 160, AL 650
• DN 300 - BL 850, D1 160, AL 700
• DN 350 - BL 980, D1 160, AL 750
• DN 400 - BL 1100, D1 160, AL 800

PN 25：

• DN 25 - BL 160、D1 22、AL 284
• DN 40 - BL 200、D1 35、AL 261
• DN 50 - BL 230、D1 45、AL 272
• DN 80 - BL 310、D1 55、AL 347
• DN 100 - BL 350、D1 84、AL 392
• DN 125 - BL 400、D1 107、AL 432
• DN 150 - BL 480、D1 132, AL 482
• DN 200 - BL 600, D1 160, AL 610
• DN 250 - BL 730, D1 160, AL 681
• DN 300 - BL 850, D1 160, AL 733
• DN 350 - BL 980, D1 160, AL 781
• DN 400 - BL 1100, D1 160, AL 832

PN 40：

• DN 25 - BL 160, D1 22, AL 284
• DN 40 - BL 200, D1 35, AL 271
• DN 50 - BL 230, D1 45, AL 272
• DN 80 - BL 310, D1 55, AL 357
• DN 100 - BL 350, D1 84, AL 402
• DN 125 - BL 400, D1 107, AL 452
• DN 150 - BL 480、D1 132, AL 502
• DN 200 - BL 600, D1 160, AL 610
• DN 250 - BL 730, D1 160, AL 681
• DN 300 - BL 850, D1 160, AL 733
• DN 350 - BL 980, D1 160, AL 781
• DN 400 - BL 1100, D1 160, AL 832

PN 63：

• DN 25 - BL 160, D1 22, AL 306
• DN 40 - BL 200, D1 35, AL 349
• DN 50 - BL 230, D1 45, AL 352
• DN 80 - BL 310, D1 55, AL 417
• DN 100 - BL 350, D1 84, AL 448
• DN 125 - BL 400, D1 107, AL 500
• DN 150 - BL 480、D1 132, AL 598
• DN 200 - BL 600, D1 160, AL 696
• DN 250 - BL 730, D1 160, AL 767
• DN 300 - BL 850, D1 160, AL 867
• DN 350 - BL 980, D1 160, AL 819
• DN 400 - BL 1100, D1 160, AL 918

アクセサリー/アドオン

ラウンド・マイカ・ディスク（化学薬品や蒸気からの保護）

サイトグラス・ワイパー（手動クリーニング）

異なるデザインのLEDライト

FEP保護スクリーン/コーティング

特徴/仕様

ブランド：ACI Industriearmaturen GmbH

Commercial designation (model)：タイプ530

製品名：フローサイトグラス タイプ530 PN 10/63

フランジ規格：

DIN EN 1092-1準拠

標準長さ：DIN EN 558-1準拠（後付けに最適）

動作圧力：最大63barg（DN/設計による）

公称サイズ：DN 25 - DN 400

温度範囲：標準ホウケイ酸ガラス280 °Cまで、雲母保護付き300 °Cまで、MAXOS®安全サイトグラス320 °Cまで

媒体：液体および気体媒体用

シーリング：例えば、PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400

利用可能なオプション：ワイパー（PTFE/シリコーン）、LED照明（Ex/非Ex）、FEP/Halar®コーティング、雲母保護ディスク、二重ガラス（530D）、特殊構造

カスタムデザインとアクセサリーが利用可能

ページに示す認証：TÜV / ISO 9001および適合性宣言書（表示されているもの）
