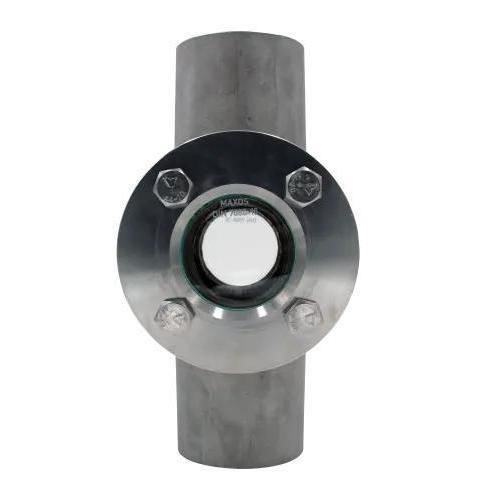

爆発性雰囲気用のぞき窓 Type 531ホウケイ酸ガラス製溶接
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 爆発性雰囲気用, ホウケイ酸ガラス製, 溶接
- DN
最大: 400 mm
(15.7 in)最少: 40 mm
(1.6 in)- 温度
最大: 320 °C
(608 °F)最少: 80 °C
(176 °F)- 圧力
最大: 63 bar
(914 psi)最少: 10 bar
(145 psi)
詳細
溶接式流量視察窓 型式531は、配管内での液体および気体の目視検査用に設計されています。複数の呼び径および圧力等級で提供され、用途に応じたガラスやシール材の選択が可能です。
概要
製品範囲（技術データより）
オプション・アクセサリ
寸法（抜粋）
技術仕様
認証・品質
概要
- 配管系へ直接溶接して組み込むための溶接構造。
- 使用圧力は最大63 bargまで（呼び径と構成に依存）。
- 標準ボロシリケートガラス：最大280 °Cまで使用可能。マイカ保護板およびMAXOS®安全ガラス使用時は300 °Cまたは320 °Cまで。
- 液体および気体の両媒体に対応。
- 特殊長さや特注構造の製作が可能で、多様なアクセサリを装着可能。
製品範囲（技術データより）
- 呼び径（DN）：40、50、80、100、125、150、200、250、300、350、400
- 公称圧力（PN）：10、16、25、40、63
- 温度オプション（例）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C
オプション・アクセサリ
- SGWワイパー（PTFEまたはシリコン製ワイパーブレード）
- Ex対応および非Ex対応のLED照明
- FEPまたはHalar®コーティング
- マイカ保護板
- 二重ガラス仕様：タイプ531D
- 特注構造および顧客仕様対応
寸法（抜粋）
- DN → 40 | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400
- BL（面間長 mm）：200 | 230 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100
- D1（mm）：35 | 45 | 55 | 83 | 107 | 132 | 160 | 160 | 160 | 160 | 160
- AL（mm）：260 | 260 | 340 | 380 | 420 | 470 | 580 | 650 | 700 | 750 | 800
- C（mm）：48.3 | 60.3 | 88.9 | 114.3 | 139.7 | 168.3 | 168.3 | 219.1 | 273 | 355.6 | 406.4
- WT（肉厚 mm）：2.6 | 2.9 | 3.2 | 3.6 | 4.0 | 4.5 | 6.3 | 7.1 | 8.0 | 8.8 | 11.0
- 注記：寸法は構造上可能な場合にPN 16に対応した値です。他の圧力等級では寸法が異なる場合があります。最終寸法は注文確認書／顧客図面が基準となります。
技術仕様
- 製品種別：溶接端付き流量視察窓（タイプ531）
- 型式：タイプ531
- 最大使用圧力：呼び径および構成により最大63 barg
- 呼び径：DN 40～DN 400
- 選択可能なPN：PN 10、PN 16、PN 25、PN 40、PN 63
- 標準ガラス：ボロシリケートガラス（最大280 °C）
- 高温オプション：マイカ保護板およびMAXOS®安全ガラスで300 °Cまたは320 °Cまで
- シール材：多数の材質でフラットシールを提供（繊維系、PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
- 媒体：液体および気体に対応
- アクセサリ：LED照明、FEPコーティング、マイカ板、ワイパーなど
- 特長：二重ガラス（531D）オプション、特注長さおよび特別製作に対応
認証・品質
- 代表的な認証：TÜV / ISO 9001（最新の証明書は製造元を参照）
- 適合性の注記：製造元の情報に2014/68/EU（付録III）に関する記載がある場合があります
