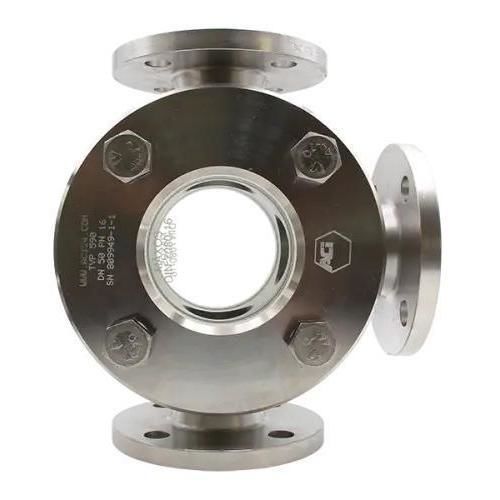

ホウケイ酸ガラス製のぞき窓 Type 590

フランジ取り付け監視用溶接

製品概要
3方流量視察窓 Type 590 は、フランジ間（DIN EN 1092-1）に取り付ける溶接構造の視察窓で、最大使用圧力は約400 bargまで対応します。液体および気体媒体の視覚的監視に適しており、複数の公称径および圧力等級で提供されます。

主な特長

• 既存設備への据え付けに適した溶接構造。
• フランジ接続：DIN EN 1092-1 準拠。
• 液体および気体媒体に対応。
• 標準ガラス：ホウケイ酸ガラス（標準温度定格 最大約280 °C）。
• ミカ保護板使用時：最大約300 °C、MAXOS® 安全視察窓（DIN 7080）併用で最大約320 °Cまで対応。

対応公称径（DN）

• DN 50
• DN 65
• DN 80
• DN 100
• DN 125
• DN 150
• DN 200

対応公称圧力（PN）

• PN 16
• PN 40
• PN 63
• PN 100
• PN 160
• PN 250
• PN 320
• PN 400

温度オプション（例）

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

オプション / アクセサリ

• SGWワイパー（PTFEまたはシリコンブレード）
• Exおよび非Exエリア向けLED照明
• FEPまたはHalar® 被覆
• ミカ保護板
• 二重ガラス（Type 590D、MAXOS® 安全オプション）
• 特殊構造／カスタム製作対応可能
• アクセサリ例：LEDライト、FEP保護スクリーン、丸型ミカ板

寸法 / 図面注意

• フェイス・トゥ・フェイス長さ：DIN EN 558-1 FTF 2（標準長さ）。
• フランジ寸法：DIN EN 1092-1。
• 有効視野（D1）— DN別代表値：DN 50 → 100 mm、DN 65 → 150 mm、DN 80 → 175 mm、DN 100 → 175 mm、DN 125 → 175 mm、DN 150 → 175 mm、DN 200 → 240 mm。
• 上記寸法はPN 16に対応した値です。他の圧力等級では寸法が異なる場合があります。カスタム寸法や他規格は問い合わせにより対応。

認証・品質

• 製造：ACI Industriearmaturen GmbH。認証品質（例：TÜV / ISO 9001、製品ページ参照）。

技術仕様

• 型式：Type 590（溶接構造、3方）
• 製造者 / ブランド：ACI Industriearmaturen GmbH
• 使用圧力：最大約400 barg（PN 16～PN 400 オプション）
• 公称径：DN 50～DN 200
• フランジ規格：DIN EN 1092-1
• 標準フェイス・トゥ・フェイス長さ：DIN EN 558-1、FTF 2
• 標準ガラス：ホウケイ酸ガラス（最大使用温度 約280 °C）
• ミカ保護により温度耐性向上：最大約300 °C、MAXOS®併用で約320 °C
• シール：50種類以上のフラットガスケット材から選択可能（繊維系、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
• オプション：ワイパー、LED照明（Ex & 非Ex）、保護被覆（FEP、Halar®）、ミカ板、二重ガラス590D、特殊構造
• 適用媒体：液体・気体
