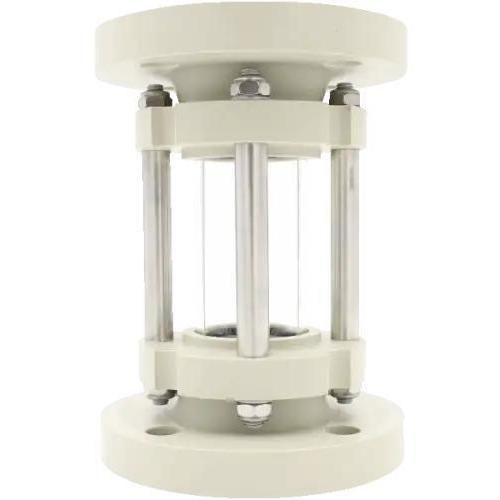

産業用のぞき窓 Type 620K

監視用ホウケイ酸ガラス製フランジ取り付け

プラスチック製チューブ式視鏡は、金属材料が使用できない配管での流れの目視確認に適しています。工場出荷時に完全組立で供給され、保守不要の運転を想定しています。プラスチック製フランジおよびエラストマー製シールにより、プロセス媒体が鋼部品に接触するのを防ぎます。

製品情報

• 構造：ポリプロピレン（PP）、ポリ塩化ビニル（PVC）、またはポリフッ化ビニリデン（PVDF）の一体型プラスチックフランジがホウケイ酸ガラス管を包み、NBRまたはViton® Oリングでシール；媒体と金属部品の接触を回避する設計
• フランジ接続：DIN EN 1092-1 準拠（他規格への適合は別途対応可）
• 供給状態：工場出荷時に完全組立；摩耗部品は交換可能でダウンタイムを低減

主なオプション

• 公称圧力：PN 10
• 最大作動圧力：最大 10 barg
• 使用温度：最高 100 °C まで耐熱
• 媒体：液体および気体に対応
• 公称寸法（DN）：25、32、40、50、65、80、100、150

寸法（断面 / フランジデータ）

• DN 25：D = 115 mm、d = 32 mm、L = 160 mm、L1 = 46 mm、LK = 85 mm、n x d2 = 4 x ø14
• DN 32：D = 140 mm、d = 40 mm、L = 180 mm、L1 = 58 mm、LK = 100 mm、n x d2 = 4 x ø18
• DN 40：D = 150 mm、d = 50 mm、L = 200 mm、L1 = 70 mm、LK = 110 mm、n x d2 = 4 x ø18
• DN 50：D = 165 mm、d = 63 mm、L = 230 mm、L1 = 92 mm、LK = 125 mm、n x d2 = 4 x ø18
• DN 65：D = 185 mm、d = 75 mm、L = 290 mm、L1 = 116 mm、LK = 145 mm、n x d2 = 4 x ø18
• DN 80：D = 200 mm、d = 90 mm、L = 310 mm、L1 = 126 mm、LK = 160 mm、n x d2 = 8 x ø18
• DN 100：D = 220 mm、d = 110 mm、L = 350 mm、L1 = 160 mm、LK = 180 mm、n x d2 = 8 x ø18
• DN 150：D = 285 mm、d = 160 mm、L = 480 mm、L1 = 240 mm、LK = 240 mm、n x d2 = 8 x ø22

技術仕様

• 型式：620K
• 材料：フランジ材質 PP、PVC、または PVDF；管材質：ホウケイ酸ガラス
• シーリング：NBR または Viton® Oリング
• フランジ規格：DIN EN 1092-1（適合可能）
• 公称圧力：PN 10（最大作動圧力 10 barg）
• 耐熱性：最大 100 °C
• 対応媒体：液体および気体
• 公称寸法：DN 25–150
• 供給状態：完全組立で出荷
