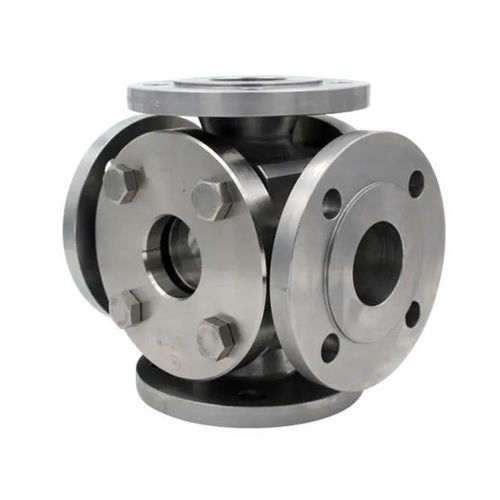

産業用のぞき窓 Type 595監視用ATEXホウケイ酸ガラス製
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 監視用, ATEX, ホウケイ酸ガラス製, フランジ取り付け, 溶接
- DN
最少: 50 mm
(2 in)最大: 200 mm
(7.9 in)- 温度
最少: 80 °C
(176 °F)最大: 320 °C
(608 °F)- 圧力
最少: 16 bar
(232 psi)最大: 400 bar
(5,802 psi)
詳細
フローサイトグラス（タイプ595）は、2つの視視開口を備えた堅牢な4方向溶接式フローサイトグラスで、DIN EN 1092-1に準拠したフランジ間への簡易取付と、プロセスの包括的監視を目的として設計されています。
製品情報
技術データ
特長 / 技術仕様
製品情報
- 2つの視視開口を持つ4方向設計により、異なる方向からの流れの観察と総合的なプロセス制御が可能。
- 溶接構造により高い機械的堅牢性を実現。DIN EN 558-1に準拠した標準寸法により既設設備へのレトロフィットが可能。
- 最大400 bargまでの使用圧力に対応。大口径でも高い使用圧力が実現可能。
- 標準ガラス：ホウケイ酸ガラス（280 °Cまで使用可能）。追加の雲母（マイカ）保護板、またはMAXOS®安全ガラス（DIN 7080）併用により300 °Cまたは320 °Cまで対応可能。
- シールは平パッキンにより行い、繊維系パッキンやPTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400などの高性能材料を含む幅広い素材から選択可能。
技術データ
- 公称径 DN:
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 公称圧力 PN:
- 16
- 40
- 63
- 100
- 160
- 250
- 320
- 400
- 温度オプション:
- 80 °C
- 130 °C
- 150 °C
- 175 °C
- 180 °C
- 200 °C
- 280 °C
- 300 °C
- 320 °C
- オプション:
- PTFEまたはシリコン製ワイパー刃付きSGWワイパー
- Exおよび非Ex区域向けLEDライト
- FEPまたはHalar®コーティング
- 雲母保護板
- 二重ガラスタイプ595D
- 特注構造 / カスタム設計
- 図面 / 寸法に関する注意:
- 全長（BL）は、構造上可能な場合DIN EN 558-1 FTF 2に従って製作。
- フランジ接続はDIN EN 1092-1に準拠。
- 有効視野（D1）DN別:
- DN 50: D1 = 100
- DN 65: D1 = 150
- DN 80: D1 = 175
- DN 100: D1 = 175
- DN 125: D1 = 175
- DN 150: D1 = 175
- DN 200: D1 = 240
特長 / 技術仕様
- 最大使用圧力: 最大400 barg。
- 対象媒体: 液体および気体媒体に適合。
- 公称径: DN 50–200。
- 標準ガラス材質: ホウケイ酸ガラス。雲母またはMAXOS®安全ガラス併用で高温耐性向上（DIN 7080準拠）。
- 面間長さ: 適用可能な場合、DIN EN 558-1（FTF 2）に準拠した標準寸法。
- フランジ接続: DIN EN 1092-1に準拠。
- 50以上のシール材オプションあり。カスタムシール対応可能。
- アクセサリあり（例: ワイパー、LEDライト、FEP保護スクリーン、丸型雲母ディスク）。
- 特注製作および特殊構造は受注対応。
- ブランド: ACI Industriearmaturen GmbH
- 型式: タイプ595
