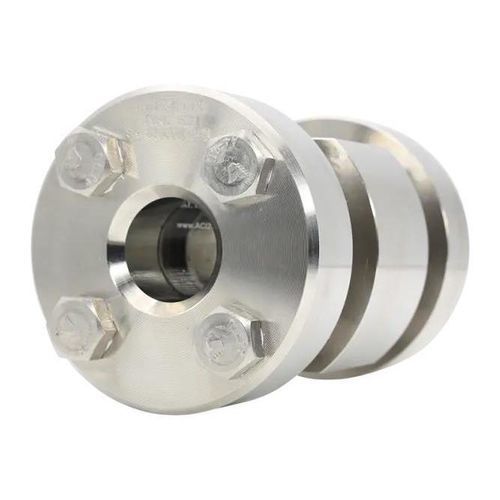

高圧用途のぞき窓 Type 521産業用監視用化学製品
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 監視用, 化学製品, 衛生, 製薬産業用, 衛生用途, ステンレス製, ホウケイ酸ガラス製, 溶接, 高圧用途
- DN
最少: 25 mm
(1 in)最大: 200 mm
(7.9 in)- 温度
最少: 80 °C
(176 °F)最大: 300 °C
(572 °F)- 圧力
最少: 63 bar
(914 psi)最大: 400 bar
(5,802 psi)
詳細
高圧視鏡 Type 521 は、産業用の高圧条件に対応する両面観察型の流れ用視鏡で、反対側の2方向からの確実なプロセス観察を可能にします。
概要と主な特徴
適用分野
特性 / 技術仕様
概要と主な特徴
- 耐腐食性のステンレス鋼合金製の堅牢な本体（標準: 1.4571）。高温・腐食性環境向けにニッケル系合金やHastelloyのオプションあり。
- 熱処理で強化されたホウケイ酸ガラス製の対向ガラス板（DIN 7080準拠）を2面に配置し、明瞭な視認性と照明の併用を可能にします。
- 配管系への組み込みを考慮したDIN EN ISO 1127準拠の溶接端。
- 高圧・高温下での連続運転を想定して設計。技術的に可能な範囲で顧客指定の長さや溶接端も対応。
- 二重ガラスなどのオプションや素材・寸法のカスタマイズが可能。
適用分野
- 化学・石油化学産業
- 医薬品・食品製造
- エネルギー・プラント・プロセス工学
- 高圧・高温環境での安全な視認が求められる設備
特性 / 技術仕様
- 型式: Type 521
- 公称口径 (DN): 25, 40, 50, 65, 80, 100, 125, 150, 200
- 公称圧力 (PN): 63, 100, 160, 250, 320, 400
- 最大使用圧力（目安）: 最大 400 barg
- 耐熱性: 最大約 300 °C（構成により異なる）
- ガラス: 熱処理済みホウケイ酸ガラス（標準 DIN 7080）；視認性は圧力に依存
- 壁厚: 配管の公称径に適合
- 全長（フェース・トゥ・フェース）: 要問い合わせまたは特注寸法
- 媒体: 液体および気体媒体に適合
- 溶接端: DIN EN ISO 1127 準拠
- オプション: 二重ガラス、特殊材質、顧客指定の長さ・端末
- 注意: 視認幅（D1）は圧力に依存；特注寸法や他規格は要相談
