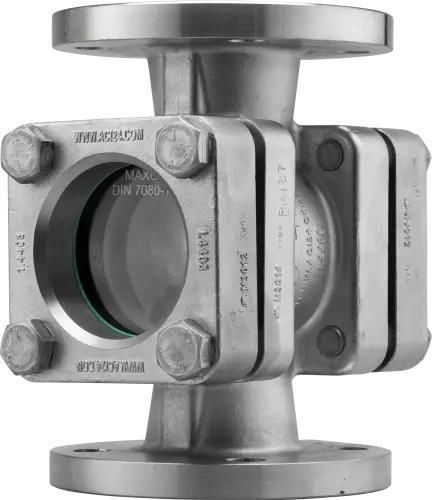

産業用のぞき窓 Type 550V監視用真空用ATEX
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 監視用, 真空用, ATEX, 低圧ネットワーク用, ステンレス製, フランジ取り付け
- DN
最少: 15 mm
(0.6 in)最大: 200 mm
(7.9 in)- 温度
最少: -60 °C
(-76 °F)最大: 200 °C
(392 °F)- 圧力
最少: 0 bar
(0 psi)最大: 16 bar
(232 psi)
詳細
この真空対応の観察窓（タイプ550V）は、液体および気体媒体のプロセスを視覚的に監視するために設計されており、DIN EN 1092-1 PN 10/16 に準拠したフランジ接続で供給されます。
製品の特徴
呼び径
公称圧力
温度仕様
オプション（工場組込可能）
形状／フランジ形状
寸法（DIN 11869 による抜粋）
材料とバリエーション
用途／概要
特性／技術仕様
製品の特徴
- 高品質シール材：novaflon® 500（100％純粋な多方向拡張PTFE）。優れた耐薬品性、機械的安定性および優れたシール性能を提供します。
- シールの温度範囲：-60 °C ～ +200 °C、TA-Luft（大気技術指針）に適合。
- 真空用途への適合性：絶対圧 2 mbar まで確認済み（独立外部試験所による検証）。
- 標準フランジ接続：DIN EN 1092-1 PN 10/16；DIN 11869（旧 DIN 3237）に準拠して製造。
呼び径
- 使用可能な DN：15、20、25、32、40、50、65、80、100、125、150、200
公称圧力
- PN オプション：PN 10、PN 16
温度仕様
- 利用可能な温度オプション／限度：-60 °C ～ +200 °C（製品ページに表示される選択可能な値：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C）
オプション（工場組込可能）
- LED 照明（ご要望により防爆地域向けの ATEX 認証対応も可能）
- 油・グリースフリー設計
- シリコンフリー設計（クレーター試験含む）
形状／フランジ形状
- DN 15 – 50：角形フランジ
- DN 65 – 200：円形フランジ
寸法（DIN 11869 による抜粋）
- DN 15 — D (PN16): 95, BL: 130, D1: 32
- DN 20 — D (PN16): 105, BL: 150, D1: 32
- DN 25 — D (PN16): 115, BL: 160, D1: 48
- DN 32 — D (PN16): 140, BL: 180, D1: 48
- DN 40 — D (PN16): 150, BL: 200, D1: 65
- DN 50 — D (PN16): 165, BL: 230, D1: 80
- DN 65 — D (PN16): 185, BL: 290, D1: 80
- DN 80 — D (PN16): 200, BL: 310, D1: 100
- DN 100 — D (PN16): 220, BL: 350, D1: 125
- DN 125 — D (PN16): 250, BL: 400, D1: 150
- DN 150 — D (PN16): 285, BL: 480, D1: 175
- DN 200 — D (PN16): 340, BL: 600, D1: 175
材料とバリエーション
- 標準製品：ステンレス製構造（標準材料は製品ページ参照）。
- その他の材料／合金は特注で対応可能（例：1.0619 鋳鋼、Alloy C22 等、顧客仕様に応じて）。
用途／概要
- 使用圧力範囲：-0.998 ～ 16 barg
- 温度範囲：-60 °C ～ 200 °C
- 液体および気体媒体向け
- 呼び径：DN 15 ～ 200
- アクセサリ利用可能；TÜV 事前試験済み
特性／技術仕様
- モデル／タイプ：Type 550V
- シール材：novaflon® 500（100% 純粋な拡張 PTFE）
- 真空適合性：絶対圧 2 mbar まで確認済み
- 公称圧力：PN 10、PN 16
- 温度範囲：-60 °C ～ +200 °C（選択可能な使用温度）
- フランジ規格：DIN EN 1092-1 PN 10/16；DIN 11869（旧 DIN 3237）に準拠
- 対応 DN サイズ：15、20、25、32、40、50、65、80、100、125、150、200
- 形状：DN 15–50 は角形フランジ、DN 65–200 は円形フランジ
- オプション：LED 照明（ATEX は要問い合わせ）、油／グリースフリー、シリコンフリー（クレーター試験）
- 材料：標準はステンレス；その他合金（例：1.0619、Alloy C22）は要問い合わせ
- ドキュメント：データシート、図面、情報パンフレットが利用可能（製品ドキュメント参照）
