化学製品のぞき窓 Type 620Aステンレス製衛生用途監視用
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 化学製品, ステンレス製, 衛生用途, 監視用, ホウケイ酸ガラス製, フランジ取り付け
- DN
最少: 95 mm
(3.7 in)最大: 345 mm
(13.6 in)- 温度
最少: -200 °C
(-328 °F)最大: 300 °C
(572 °F)- 圧力
最少: 5 bar
(73 psi)最大: 16 bar
(232 psi)
詳細

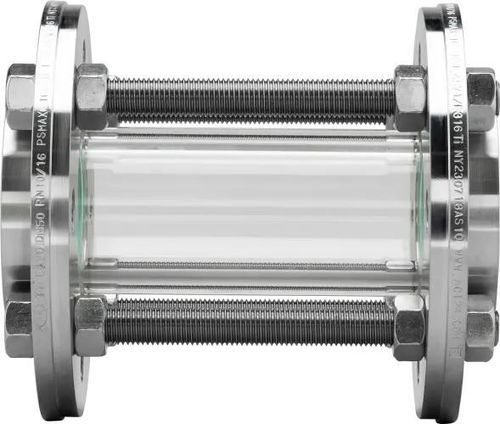

チューブ式サイトグラス 型式620Aは、ボロシリケートガラス製シリンダーによりプロセス媒体を360°全周で視認でき、ASME B16.5に準拠したフランジ接続用に設計されています。
概要
材料とシール
規格・認証
オプション
主要構成部品
寸法（選択NPSと主要値）
特性 / 技術仕様
概要
- ボロシリケートガラスチューブによる360°の完全な視認。
- 両端にフランジ接続。標準フランジはステンレス鋼、他材料は要望により対応。
- 液体・気体の媒体に適合。衛生的でトラップが少ない設計。
材料とシール
- ガラス：ボロシリケートガラス 3.3 (DIN ISO 3585)、耐熱性・耐薬品性に優れ、光学特性も良好。
- 標準フランジ材質：ステンレス鋼 1.4571 (316Ti)。要望によりHastelloy®、デュプレックス鋼などの特殊合金対応可。
- シール：平パッキン材は50種類以上から選択可能。例：PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、従来の繊維材など。
規格・認証
- 設計、強度計算、製造はAD 2000およびPED 2014/68/EUに準拠。
- フランジ接続はASME B16.5 RF 150 lbsの対向フランジに適合。
- 品質は認証済み（TÜV / ISO の参照は製品ページ参照）。
オプション
- 特注長さ
- PETg製耐衝撃カバー
- パンチングメタル製耐衝撃カバー
主要構成部品
- ナット
- フランジ
- ボルト（ねじ棒）
- ボロシリケートガラスシリンダー
- ガスケット
寸法（選択NPSと主要値）
- NPS 1/2": LK 60 mm · DF 35 mm · D 95 mm · PS 16 barg
- NPS 3/4": LK 70 mm · DF 43 mm · D 105 mm · PS 16 barg
- NPS 1": LK 79 mm · DF 51 mm · D 115 mm · PS 16 barg
- NPS 1 1/2": LK 98 mm · DF 73 mm · D 150 mm · PS 16 barg
- NPS 2": LK 121 mm · DF 92 mm · D 165 mm · PS 16 barg
- NPS 3": LK 152 mm · DF 127 mm · D 200 mm · PS 10 barg
- NPS 4": LK 190 mm · DF 157 mm · D 230 mm · PS 10 barg
- NPS 6": LK 241 mm · DF 216 mm · D 285 mm · PS 7 barg
- NPS 8": LK 298 mm · DF 270 mm · D 345 mm · PS 5 barg
特性 / 技術仕様
- 型名: 620A
- 耐圧等級: Class 150 lbs（フランジ）
- 最大使用圧力（NPSに依存）: 小さいサイズで最大16 barg（NPS別寸法参照）
- 耐熱性: 最大約300 °C（仕様により異なる）
- 公称寸法: NPS 1/2" – 8"
- 標準フランジ接続: ASME B16.5 RF 150 lbs
- 標準フランジ材質: ステンレス鋼 1.4571 (316Ti); 特殊材は要望により対応 (Hastelloy®, duplex 等)
- ガラス: ボロシリケートガラス 3.3 (DIN ISO 3585)
- シール: 平パッキン材は50種類以上から選択可能（PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
- 設計/製造: AD 2000およびPED 2014/68/EU準拠
- 用途: 液体および気体媒体のプロセス監視; 衛生的でトラップの少ない設計
- 特注および付属品対応可能（耐衝撃カバー、特注長さ等）
