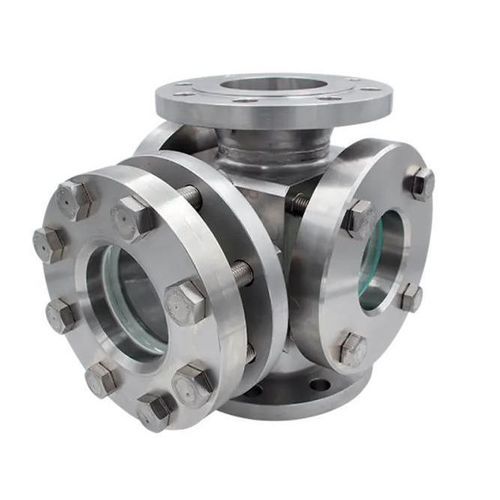

産業用のぞき窓 Type 591

監視用ホウケイ酸ガラス製フランジ取り付け

サイトグラス Type 591 は、DIN EN 1092-1 に準拠したフランジ間に取り付ける溶接構造の3視窓タイプ視鏡です。液体および気体媒体に対応し、最大400 bargまでの高圧に適しています。第3の視窓は流体の照明や測定機器・カメラシステムの組込みを可能にし、プロセス監視を向上させます。

公称寸法 (DN)

• 50
• 65
• 80
• 100
• 125
• 150
• 200

公称圧力 (PN)

• 16
• 40
• 63
• 100
• 160
• 250
• 320
• 400

温度オプション

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C
• 300 °C
• 320 °C

オプション / 付属品

• PTFE またはシリコーン製ワイパー刃付 SGW ワイパー
• 防爆(Ex)・非防爆エリア用 LED ライト
• FEP または Halar® コーティング
• 雲母（ミカ）保護ディスク
• 二重ガラス（Type 591D）
• 特殊構造 / 特注製作

寸法 / 図面（概要）

• 全長 (BL): DIN EN 558-1 FTF 2（標準、構造的に可能な場合）
• 組立長 (AL): 注文確認書 / 客先図面による
• フランジ寸法: DIN EN 1092-1
• 有効視野 (D1) DN 別（PN 16 基準）:
  • DN 50: D1 = 100
  • DN 65: D1 = 150
  • DN 80: D1 = 175
  • DN 100: D1 = 175
  • DN 125: D1 = 175
  • DN 150: D1 = 175
  • DN 200: D1 = 240
• 有効視野 (D2) DN 別（PN 16 基準）:
  • DN 50: D2 = 55
  • DN 65: D2 = 70
  • DN 80: D2 = 83
  • DN 100: D2 = 107
  • DN 125: D2 = 132
  • DN 150: D2 = 159
  • DN 200: D2 = 207
• 注: 寸法は公称圧力 PN 16 の値に対応しています。その他の圧力レベルでは異なる場合があります。

特性 / 技術仕様

• ブランド: ACI Industriearmaturen GmbH
• 型式表示: Type 591
• 使用圧力: 最大 400 barg（複数の PN レベルあり）
• 対応媒体: 液体・気体媒体
• 公称寸法: DN 50 – DN 200
• 公称圧力等級: PN 16, 40, 63, 100, 160, 250, 320, 400
• 標準ガラス: ホウケイ酸塩ガラス（標準で 280 °C まで）
• 高温対応: ミカ保護ディスク使用で 300 °C まで、MAXOS® 安全視鏡（DIN 7080）併用で最大 320 °C まで
• 接続: DIN EN 1092-1 に準拠したフランジ接続；標準長さは DIN EN 558-1 (FTF 2)
• シール: PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等を含む豊富な材料群からの平パッキン — 50 種以上のシール材を用意
• 利用可能なオプション: ワイパー、LED ライト、FEP/Halar® コーティング、ミカ保護ディスク、二重ガラス (591D)、特殊構造
• 用途: 標準長さにより既設設備へのレトロフィットが可能；特注製作対応可
