産業用のぞき窓 Type 641

監視用ホウケイ酸ガラス製フランジ取り付け

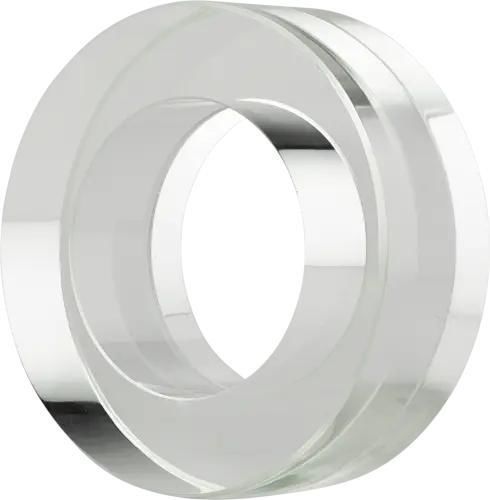

中間型サイトグラス 型式641は、DIN EN 1092-1準拠のフランジ間に省スペースで取り付けるために設計されたコンパクトなチューブ型の流れ視察用サイトグラスです。液体および気体の媒体に適しており、設置スペースが限られる既設設備へのレトロフィットにも対応します。

主な特長

• WNフランジ間取り付け用の中間フランジ設計（DIN EN 1092-1）
• レトロフィットに適したコンパクトなガラスリング式チューブ構造
• 液体および気体媒体に対応

材料と耐熱性

• 標準：ホウケイ酸塩ガラス（最大使用温度 280 °C）
• 代替：アクリルガラス（制限は寸法／圧力表を参照）

オプション

• FEPまたはHalar®コーティング
• 特注長さ対応

技術データ / 仕様

• 型式：ガラスリング式チューブサイトグラス 型式641
• ブランド：ACI Industriearmaturen
• 標準フランジ：DIN EN 1092-1 による V フランジ（WN）タイプ11
• 公称口径（DN）：10、15、20、25、32、40、50、65、80、100、125
• 公称圧力（PN）：25、40
• 温度（標準ホウケイ酸塩ガラス）：最大 280 °C；その他 80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C の設定あり
• オプション：FEP または Halar® コーティング；特注長さ
• 寸法および関連データ（L = 50 mm の場合）DN別：
  • DN 10 — Di 14 mm; Da 40 mm; 質量（ホウケイ酸塩）0.13 kg; 質量（アクリル）0.07 kg; PS（最大）40 barg / 25 barg
  • DN 15 — Di 18 mm; Da 45 mm; 質量 0.16 kg / 0.08 kg; PS 40 / 25
  • DN 20 — Di 22 mm; Da 58 mm; 質量 0.27 kg / 0.13 kg; PS 40 / 25
  • DN 25 — Di 29 mm; Da 68 mm; 質量 0.36 kg / 0.18 kg; PS 40 / 25
  • DN 32 — Di 38 mm; Da 79 mm; 質量 0.46 kg / 0.22 kg; PS 40 / 20
  • DN 40 — Di 44 mm; Da 88 mm; 質量 0.56 kg / 0.27 kg; PS 40 / 20
  • DN 50 — Di 55 mm; Da 102 mm; 質量 0.71 kg / 0.34 kg; PS 40 / —
  • DN 65 — Di 71 mm; Da 122 mm; 質量 0.94 kg / 0.46 kg; PS 25 / —
  • DN 80 — Di 83 mm; Da 138 mm; 質量 1.16 kg / 0.56 kg; PS 25 / —
  • DN 100 — Di 108 mm; Da 158 mm; 質量 1.27 kg / 0.62 kg; PS 25 / —
  • DN 125 — Di 132 mm; Da 188 mm; 質量 1.71 kg / 0.83 kg; PS 20 / —
• 備考：質量は L = 50 mm の場合の kg 表示；PS = 最大使用圧力（barg）；その他の材料、サイズ、長さ、フランジ規格はお問い合わせください
