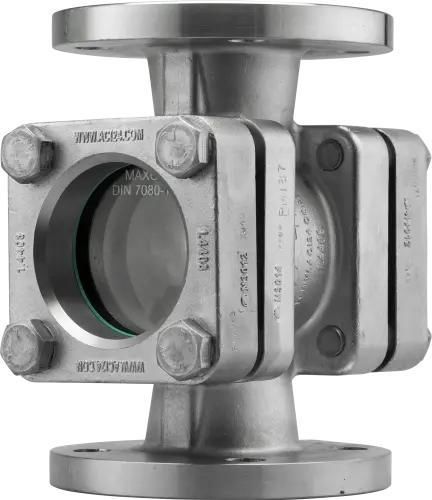

産業用のぞき窓 Type 550A

監視用化学製品ATEX

ACIフローサイトグラス550A型は、ASME B16.5に従ってフランジ取付けされ、運転圧力下のパイプライン内の媒体を視覚的に監視するために設計された堅牢な工業用サイトグラスです。耐久性、耐食性に優れ、化学的、熱的用途に対応した複数の材質とアクセサリーのオプションがあります。 デザインとアプリケーション

本体：ステンレス鋼鋳造1.4408（高耐食性と機械的強度）

取り付け：ASME B16.5（Class 150 / 300 lbs）に準拠したカウンターフランジ間のフランジ間

規格と適合性：DIN 11869（旧DIN 3237）に準拠して製造、設計と強度計算はPED 2014/68/EUとAD 2000に準拠

。 公称サイズ(NPS)

1/2"

3/4"

1"

1 1/4"

1/2"

2"

2 1/2"

3"

4"

5"

6"

8"

。 定格圧力（クラス）

150 lbs

300 lbs

温度オプション/定格

80°C

130°C

150°C

175°C

180°C

200°C

280°C

300°C

。 ガスケットシステム（標準例）

Frenzelit novaphit® MST XP

KlingerSil® C4400

Garlock Gylon®

PTFE (純粋または改質)

ご要望に応じて50種類以上のシール材を追加可能

PTFE (純粋または改質) オプションの保護コーティング/プレート保護

HALAR®コーティング

FEPコーティング

雲母保護ディスク

工場統合可能な追加装備とオプション

覗き窓用ワイパーSGW（PTFE、シリコン、EPDMのワイパーブレード）

クリーニング用スプレー装置

LEDライト（オプションで、爆発の危険性があるエリア用のATEX承認バージョン）

PTFE/シリコン/EPDMのワイパーSGW、防爆・非防爆エリア用LEDライト、スプレー装置、FEPまたはHalar®コーティング、雲母ディスク、PTFEローター

オイル・グリースフリー設計およびシリコンフリー設計（クレーターテストを含む）

実施/フランジ形状

NPS 1/2インチ～2インチ：長方形フランジ

NPS 2 1/2インチ～8インチ：円形フランジ

寸法（mm単位で選択）

NPS 1/2インチ：D (Class 150) = 89; D (Class 300) = 95.2; BL = 130; D1 = 32

NPS 3/4"：D (Class 150) = 98; D (Class 300) = 117.3; BL = 150; D1 = 32

NPS 1"：D (Class 150) = 108; D (Class 300) = 123.8; BL = 160; D1 = 48

NPS 1 1/4インチ：D（クラス150）=118；D（クラス300）=133.4；BL=180；D1=48

NPS 1 1/2インチ：D（クラス150）=127、D（クラス300）=155.6、BL=200、D1=65

NPS 2インチ：D (クラス150) = 152; D (クラス300) = 165.1; BL = 230; D1 = 80

NPS 2 1/2インチ：D (Class 150) = 178; D (Class 300) = 190.5; BL = 290; D1 = 80

NPS 3"：D (Class 150) = 191; D (Class 300) = 209.6; BL = 310; D1 = 100

NPS 4"：D (Class 150) = 228; D (Class 300) = 254; BL = 350; D1 = 125

NPS 5"：D (Class 150) = 254; D (Class 300) = 279.4; BL = 400; D1 = 150

NPS 6"：D (Class 150) = 279; D (Class 300) = 317.5; BL = 480; D1 = 175

NPS 8"：D (クラス150) = 343; D (クラス300) = 381; BL = 600; D1 = 175

素材とバリエーションに関する注意事項

標準材質：ステンレス鋳鋼1.4408

ご要望に応じて他の材質もご用意いたします（例：1.0619鋳鋼または合金C22）

。 特徴/仕様

メーカー/ブランド：ACI Industriearmaturen GmbH

モデル / 銘柄：流量サイトグラス タイプ550A

本体材質：ステンレス鋳鋼1.4408（ご要望に応じて代替品）

フランジ規格：ASME B16.5（互換性のあるカウンターフランジ）

定格圧力：

圧力定格：クラス150 / 300ポンド（最大約40barg、表示通り）

温度範囲：-10℃～280℃（オプションで300℃まで）

適合媒体：液体および気体

公称サイズ：1/2"～8"（NPS）

シール：Frenzelit novaphit® MST XP、KlingerSil® C4400、Garlock Gylon®、PTFEを含む幅広いガスケット材質

規格と承認：DIN11869、PED 2014/68/EU、AD2000

アクセサリ/工場オプション：ワイパー、LEDライト（ATEXオプション）、噴霧装置、保護コーティング（FEP、HALAR®）、マイカディスク、PTFEローター、オイル/グリースフリーおよびシリコンフリーのバリエーション
