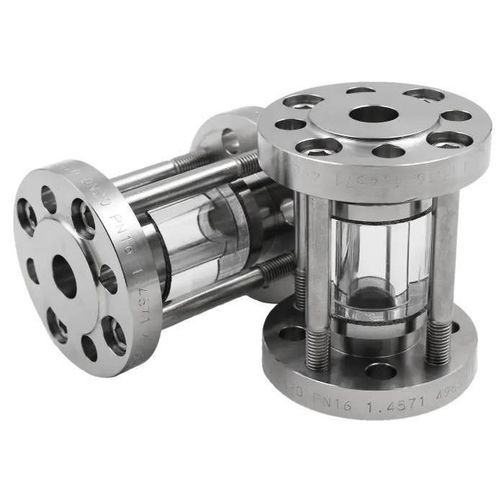

ホウケイ酸ガラス製のぞき窓 Type 670

硬化ガラス製フランジ取り付け

360°のパノラマ視野を備えたガラスリング式の管状観察窓。DIN EN 1092-1 に準拠したフランジ間取付け用で、作動圧力は最大16 bargまで設計されています。コンパクトな設計は既存設備への後付けに適し、液体および気体媒体の観察に対応します。

主な情報

• DIN EN 1092-1 に準拠したフランジ間取り付け仕様
• 作動圧力：最大 16 barg
• 360° パノラマ（全周）視野
• 標準ガラス：ホウケイ酸ガラス（強化）
• 標準ガラスの耐熱性：最大 280 °C
• 液体および気体媒体に使用可能
• コンパクト設計 – 狭小スペースへの後付けに最適
• カスタム設計およびその他の公称寸法はお問い合わせください
• シールは50種類以上の材料から選択可能な平パッキン（例：繊維シール、PTFE（テフロン®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
• より高圧が必要な場合の推奨代替：タイプ671（360°視野を保ちながら高圧対応）

対応公称寸法 / 表（寸法・質量）

• DN 10：Di = 13 mm; DF = 40 mm; L = 134 mm; 重量 = 1 kg; PS² = 16 barg
• DN 15：Di = 18 mm; DF = 45 mm; L = 134 mm; 重量 = 3 kg; PS² = 16 barg
• DN 20：Di = 22 mm; DF = 58 mm; L = 134 mm; 重量 = 3.5 kg; PS² = 16 barg
• DN 25：Di = 29 mm; DF = 68 mm; L = 134 mm; 重量 = 4 kg; PS² = 16 barg
• DN 32：Di = 38 mm; DF = 78 mm; L = 134 mm; 重量 = 6 kg; PS² = 16 barg
• DN 40：Di = 44 mm; DF = 88 mm; L = 144 mm; 重量 = 7 kg; PS² = 16 barg
• DN 50：Di = 55 mm; DF = 102 mm; L = 144 mm; 重量 = 9 kg; PS² = 16 barg
• DN 65：Di = 71 mm; DF = 122 mm; L = 146 mm; 重量 = 11 kg; PS² = 16 barg
• DN 80：Di = 83 mm; DF = 138 mm; L = 148 mm; 重量 = 13 kg; PS² = 16 barg
• DN 100：Di = 108 mm; DF = 158 mm; L = 148 mm; 重量 = 15 kg; PS² = 16 barg
• DN 125：Di = 132 mm; DF = 188 mm; L = 158 mm; 重量 = 19 kg; PS² = 16 barg
• DN 150：Di = 160 mm; DF = 212 mm; L = 158 mm; 重量 = 24 kg; PS² = 16 barg
• DN 200：Di = 208 mm; DF = 268 mm; L = 164 mm; 重量 = 33 kg; PS² = 16 barg

温度範囲 & 材料

• 製品ページに記載の利用可能温度レンジ：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C（標準ボロシリケートガラスは最大 280 °C）
• ガラス：ホウケイ酸ガラス（強化）
• 外径、ボルトサークルおよび穴加工は DIN EN 1092-1 に準拠

認証 & 追記事項

• 認証品質（例：製品ページに TÜV / ISO 表示）
• その他の公称寸法および特殊設計はお問い合わせください
