化学製品のぞき窓

DN: 25 mm - 50 mm
温度 : 80 °C - 300 °C
圧力: 63 bar - 400 bar

... 高圧視察窓 Type 522 は、厳しい産業用途向けに設計され、プロセスの安全なリアルタイム視覚監視を可能にします。堅牢な金属製本体と高品質な視察ガラスを組み合わせ、両面からの観察に対応します。

構造と材質

• 本体：耐食性ステンレス鋼合金（例：1.4571）。腐食性や高温環境向けにニッケル基合金やHastelloy®も対応可。
• 視察窓：DIN 7080 準拠の熱処理済みホウケイ酸ガラスを対向配置で2枚使用。
• 接続：内ねじ（DIN

DN: 95 mm - 345 mm
温度 : -200 °C - 300 °C
圧力: 5 bar - 16 bar

... チューブ式サイトグラス 型式620Aは、ボロシリケートガラス製シリンダーによりプロセス媒体を360°全周で視認でき、ASME B16.5に準拠したフランジ接続用に設計されています。

概要

• ボロシリケートガラスチューブによる360°の完全な視認。
• 両端にフランジ接続。標準フランジはステンレス鋼、他材料は要望により対応。
• 液体・気体の媒体に適合。衛生的でトラップが少ない設計。

• ガラス：ボロシリケートガラス

DN: 25 mm - 200 mm
温度 : 80 °C - 300 °C
圧力: 63 bar - 400 bar

... 高圧視鏡 Type 521 は、産業用の高圧条件に対応する両面観察型の流れ用視鏡で、反対側の2方向からの確実なプロセス観察を可能にします。

概要と主な特徴

• 耐腐食性のステンレス鋼合金製の堅牢な本体（標準: 1.4571）。高温・腐食性環境向けにニッケル系合金やHastelloyのオプションあり。
• 熱処理で強化されたホウケイ酸ガラス製の対向ガラス板（DIN 7080準拠）を2面に配置し、明瞭な視認性と照明の併用を可能にします。
• 配管系への組み込みを考慮したDIN

DN: 25.4 mm - 203.2 mm
温度 : 80 °C - 300 °C
圧力: 0 bar - 250 bar

... Type 520Aの流量視鏡は、産業用高圧用途向けの中間フランジ式視鏡で、プロセスメディアの両側からの視認を可能にします。高圧・高温環境での運用を想定して設計されており、標準のステンレス鋼に加え、腐食性や熱負荷の高い環境向けに特殊合金の対応が可能です。

材質と構造

• 本体：耐食性ステンレス鋼合金（標準：1.4571）。ニッケル系合金やHastelloy®はオプション。
• 対向配置の視窓2面：熱処理済みホウケイ酸ガラス（DIN 7080準拠）で、両側からの明瞭な視認が可能。

• 中間フランジ設計：ASME

DN: 0.5 in - 8 in
温度 : -10 °C - 280 °C
圧力: 0 bar - 40 bar

... ACIフローサイトグラス550A型は、ASME B16.5に従ってフランジ取付けされ、運転圧力下のパイプライン内の媒体を視覚的に監視するために設計された堅牢な工業用サイトグラスです。耐久性、耐食性に優れ、化学的、熱的用途に対応した複数の材質とアクセサリーのオプションがあります。 デザインとアプリケーション

• 本体：ステンレス鋼鋳造1.4408（高耐食性と機械的強度）
• 取り付け：ASME B16.5（Class

DN: 25 mm - 200 mm
温度 : 80 °C - 300 °C
圧力: 63 bar - 400 bar

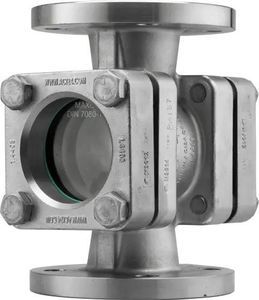

... 520型高圧サイトグラスは、工業用高圧アプリケーション用に設計されたヘビーデューティーなフローサイトグラスで、堅牢な耐腐食性構造と安全でリアルタイムなプロセス観察のための両面視認性を提供します。 主な特長

• 操作の安全性と長期耐久性を最大限に重視した、工業用高圧用途向けの設計
• 堅牢な本体は耐腐食性ステンレス合金製（標準：1.4571）。
• ご要望に応じて、腐食性の高い環境や熱応力の高い環境向けに、ニッケルベースの合金またはHastelloy®をご用意
• 熱プレストレスを加えたDIN

DN: 50 mm - 400 mm
温度 : 80 °C - 400 °C
圧力: 0 bar - 0 bar

... 円形視察窓（Type 317）は、無圧容器向けの軽量で薄型の視視用開口部で、容器壁に溶接して取り付けるか、壁内に組み込む用途を想定しています（DIN 28120 相当）。視鏡は化学的に耐性の高いホウケイ酸塩ガラスを使用し、2枚のステンレス製フランジ間に挟み込まれ、各種実績あるシール材と組み合わせて使用します。

設計と材料

• 本体 / フランジ：ステンレス鋼 1.4571 (316Ti)
• ガラス：DIN 7080 準拠のホウケイ酸ガラス（または顧客仕様に準じる）
• シール材：フェルト系、PTFE

DN: 50 mm - 400 mm
温度 : 0 °C - 400 °C
圧力: 0 bar - 3 bar

... 円形検視窓 タイプ318は、容器の壁に溶接して取り付ける平型・軽量の検視窓で、内部の観察や照明を目的としています。無圧の構成とより堅牢な耐圧型の中間に位置する、コスト効率が高く化学薬品耐性のあるソリューションです。

特長

• DIN 28120の原則を踏襲しつつ、より低い作動圧に最適化された平型・軽量設計。
• ハウジングおよびフランジは耐食性に優れたステンレス鋼 1.4571 (316Ti)。
• ガラスは2枚のステンレスフランジで挟み込まれ、高品質の平パッキンでシール。
• 標準ガラス材料：DIN

DN: 50 mm - 300 mm
温度 : 0 °C - 200 °C
圧力: 3 bar

... 概要
円形観察窓（タイプ318V）は、容器の内壁または表面に溶接して取り付ける、薄く軽量な設計の視察窓です。容器内部の目視観察や照明が可能で、真空用途および低作動圧向けに最適化されています。

主な特長

• DIN 28120バリエーションと比べて薄型・軽量設計
• 真空に対応したシーリングコンセプト（媒体側はシールリングで真空シール）
• ガラスは2枚のステンレスフランジ間で挟み込まれる構造
• 非加圧タイプとより堅牢な加圧タイプの中間的な用途を想定

• LED照明（防爆・非防爆エリア対応）
• 噴霧装置

DN: 40 mm - 200 mm
温度 : 80 °C - 200 °C
圧力: 10 bar - 25 bar

... 円形視鏡のフランジ取付ユニット（Type 321）は、容器内部の観察または照明用にDIN 28121に準拠して設計されています。ユニットは現場ですぐにフランジに取り付け可能な状態で工場出荷され、ガラスが損傷した場合にはユニットごと交換できます。

オプション

• SGWワイパー（PTFEまたはシリコーン製ワイパーブレード）
• Exおよび非Exエリア用LED照明
• 噴霧装置 SVII
• FEPまたはHalar®コーティング
• 雲母（マイカ）保護ディスク
• 特注構造（ご要望に応じて）

DN: 8 mm - 300 mm
温度 : -60 °C - 300 °C
圧力: 0 bar - 16 bar

DN: 50 mm - 200 mm
温度 : 400 °C
圧力: 16, 10, 6 bar

... 一般産業用途。 タンク、貯水槽、パイプなどの内部観察に。 ライトやクリーンガラスのカップリングに最適なタイプ。 仕様 ガラスとジョイントの品質により、400℃まで使用可能。 締め付けトルクはクリンゲリット・ジョイントに対応。 ネジの締め付けは緩やかに均一に行う。 締め付け順序は数字で示されています。 ...
