容器用のぞき窓 Type 321

衛生監視用化学製品

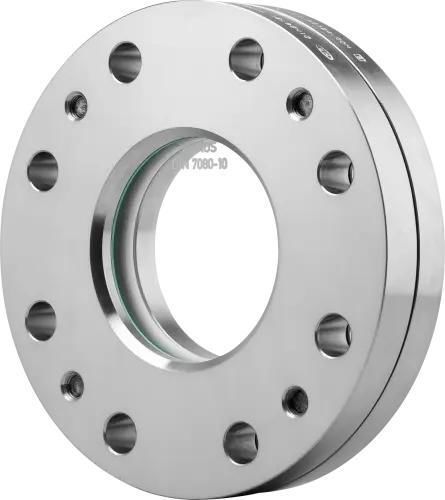

円形視鏡のフランジ取付ユニット（Type 321）は、容器内部の観察または照明用にDIN 28121に準拠して設計されています。ユニットは現場ですぐにフランジに取り付け可能な状態で工場出荷され、ガラスが損傷した場合にはユニットごと交換できます。

オプション

• SGWワイパー（PTFEまたはシリコーン製ワイパーブレード）
• Exおよび非Exエリア用LED照明
• 噴霧装置 SVII
• FEPまたはHalar®コーティング
• 雲母（マイカ）保護ディスク
• 特注構造（ご要望に応じて）

特長 / 技術仕様

• 規格：DIN 28121に基づく設計。
• 取付：DIN EN 1092-1に準拠したフランジにボルト締めで取付；直付け可能な状態で出荷。
• 使用圧力：PN 10およびPN 25で提供（最大 25 barg）。
• 呼び径：DN 40 - DN 200。
• 温度範囲（選択）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C（最大 200 °Cまで耐熱）。
• 材料：フランジはステンレス鋼 1.4571 (316Ti) または 1.4404 (316L)。
• ガラス：DIN 7080に準拠した MAXSO® ボロシリケートガラス（化学的耐性に優れる）。
• シール：媒体側にPTFE被覆の封入型波形リングガスケットを配置し、フランジ部品の整列とガラス保護を行う（ガスケットの沈下を防止；現場での再締め不要）。
• 適用性：液体・気体媒体に対応；食品、酸、アルカリおよび多くの腐食性化学薬品に適合（必要に応じて雲母板やコーティングで追加保護可能）。
• 保守性：ガラス破損時はユニット全体を容易に交換可能。
• 利用可能なアクセサリ：視鏡用ワイパー、各種LED照明、FEP保護スクリーン/コーティング、噴霧装置（例：SV2/SVII）、円形マイカディスク。

寸法（PN 10）

• DN 40 → Di 48 mm；H 36 mm；Da 150 mm；L 18 mm；K 110 mm；重量 3.8 kg
• DN 50 → Di 65 mm；H 38 mm；Da 165 mm；L 18 mm；K 125 mm；重量 4.6 kg
• DN 80 → Di 80 mm；H 46 mm；Da 200 mm；L 18 mm；K 160 mm；重量 8.2 kg
• DN 100 → Di 100 mm；H 46 mm；Da 220 mm；L 18 mm；K 180 mm；重量 9.3 kg
• DN 125 → Di 125 mm；H 54 mm；Da 250 mm；L 18 mm；K 210 mm；重量 13.8 kg
• DN 150 → Di 125 mm；H 54 mm；Da 285 mm；L 22 mm；K 240 mm；重量 19.5 kg
• DN 200 → Di 150 mm；H 54 mm；Da 340 mm；L 22 mm；K 295 mm；重量 28.7 kg

寸法（PN 25）

• DN 40 → H 38 mm；Da 150 mm；L 18 mm；K 110 mm；重量 4.0 kg
• DN 50 → H 41 mm；Da 165 mm；L 18 mm；K 125 mm；重量 5.0 kg
• DN 80 → H 50 mm；Da 200 mm；L 18 mm；K 160 mm；重量 8.9 kg
• DN 100 → H 59 mm；Da 235 mm；L 22 mm；K 190 mm；重量 14.0 kg
• DN 125 → H 66 mm；Da 270 mm；L 26 mm；K 220 mm；重量 20.0 kg
• DN 150 → H 66 mm；Da 300 mm；L 26 mm；K 250 mm；重量 26.9 kg
• DN 200 → H 66 mm；Da 360 mm；L 26 mm；K 310 mm；重量 39.3 kg
