容器用のぞき窓 Type 330

溶接監視用レベルインジケーター用

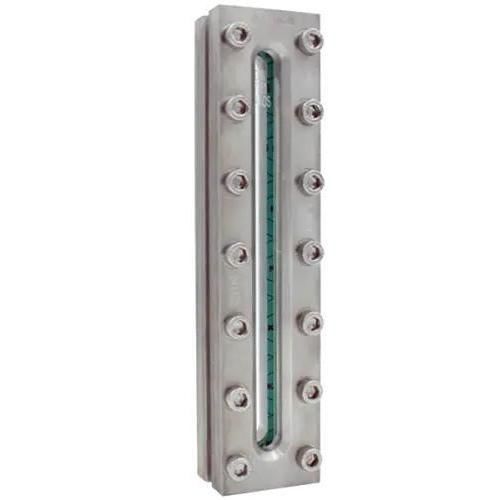

<製品概要 ACIタイプ330縦型サイトグラスフィッティングは、密閉容器（ボイラー、タンク、サイロ）内の液面を確実に観察するための長方形の縦型レベルインジケータです。容器の壁に溶接、または溶接で取り付けることができ、高圧、高温用に設計されています。 材料と光学オプション

DIN 7081（または同等のもの）に準拠したホウケイ酸ガラス製の視力ガラスプレート

標準ボディ材質：ステンレス鋼1.4571(316Ti)、ご要望に応じて他の材質も選択可能

シーリング：ファイバーガスケット、PTFE(Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、その他のブランド材料を含む幅広いラインナップ(>50のシーリング材料)から選択可能なフラットガスケット

保護手段：高温/蒸気保護用の雲母保護ディスク、侵食性の化学薬品やアルカリ溶液からガラスを保護するFEPまたはHalar®コーティング

光学タイプ：透明/着色媒体用の透明サイトグラス、照度の低い容器用の反射サイトグラス（DIN 7081または同等品）-注意：反射サイトグラスは雲母ディスクやコーティングと組み合わせることはできません

利用可能なオプション

FEPまたはHalar®コーティング

雲母保護ディスク

高温バージョン

ほぼデッドスペースなしのバージョン

特殊構造/カスタムデザイン

寸法および重量（選択）

BL 140 mm：SL 79 mm; 非表示 0; h1/h2 (PN16) 20 mm; 重量 (PN16) 2.8 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 3.4 kg

BL 170 mm：SL 124 mm; コンシールド・ビュー 0; h1/h2 (PN16) 20 mm; 重量 (PN16) 3.2 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 4.0 kg

BL 220 mm：SL 174 mm; コンシールド・ビュー 0; h1/h2（PN16）20mm;重量（PN16）4.0 kg; h1/h2（PN40）25mm;重量（PN40）5.0 kg

BL 250 mm：SL 204 mm; コンシールド・ビュー 0; h1/h2（PN16）20mm;重量（PN16）4.6 kg; h1/h2（PN40）25mm;重量（PN40）5.7 kg

BL 300 mm：SL 264 mm; 非表示0; h1/h2（PN16）20mm;重量（PN16）5.3 kg; h1/h2（PN40）25mm;重量（PN40）6.6 kg

BL 310 mm：SL 264 mm; 隠観0; h1/h2（PN16）20mm;重量（PN16）5.6 kg; h1/h2（PN40）25mm;重量（PN40）6.9 kg

BL 350 mm：SL 304 mm; コンシールド・ビュー 0; h1/h2 (PN16) 20 mm; 重量 (PN16) 6.3 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 7.8 kg

BL 370 mm：SL 324 mm; コンシールド・ビュー 0; h1/h2（PN16） 20 mm; 重量（PN16） 6.6 kg; h1/h2（PN40） 25 mm; 重量（PN40） 8.2 kg

BL 400 mm：SL 354 mm; コンシールド・ビュー 0; h1/h2 (PN16) 20 mm; 重量 (PN16) 7.1 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 8.8 kg

BL 500 mm：SL 454 mm; コンシールド・ビュー 1x46; h1/h2 (PN16) 20 mm; 重量 (PN16) 9.1 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 11.3 kg

BL 600 mm：SL 564 mm; コンシールド・ビュー 1x36; h1/h2 (PN16) 20 mm; 重量 (PN16) 10.7 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 13.3 kg

BL 620 mm：SL 564 mm; コンシールド・ビュー 1x46; h1/h2（PN16）20mm;重量（PN16）11.1 kg; h1/h2（PN40）25mm;重量（PN40）13.8 kg

BL 700 mm：SL 654 mm; コンシールド・ビュー 1x46; h1/h2（PN16）20mm;重量（PN16）12.5 kg; h1/h2（PN40）25mm;重量（PN40）15.6 kg

BL 740 mm：SL 694 mm; コンシールド・ビュー 1x46; h1/h2（PN16）20mm;重量（PN16）13.2 kg; h1/h2（PN40）25mm;重量（PN40）16.4 kg

BL 800 mm：SL 754 mm; コンシールド・ビュー 1x46; h1/h2 (PN16) 20 mm; 重量 (PN16) 14.2 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 17.7 kg

BL 930 mm：SL 884 mm； コンシールド・ビュー 2x46； h1/h2（PN16）20mm；重量（PN16）16.7 kg； h1/h2（PN40）25mm；重量（PN40）20.8 kg

BL 1000 mm：SL 954 mm; コンシールド・ビュー 3x46; h1/h2 (PN16) 20 mm; 重量 (PN16) 18.2 kg; h1/h2 (PN40) 25 mm; 重量 (PN40) 22.6 kg

主な性能

最大使用圧力：40 barまで

400 °Cまで使用可能な耐熱バージョン（ガラスタイプとオプションによる）

液体および気体媒体に最適

全長範囲：140～1000mm（各種BLオプション）

特注製造および特殊構造も可能

特徴/仕様 テクニック

モデル/シリーズ：330型

標準材質：ステンレス鋼1.4571 (316Ti)、ご要望に応じてその他の材質も対応可能

標準ガラス：DIN 7081に準拠したホウケイ酸ガラス（または同等品）

公称圧力（PN）オプション：PN16、PN40

温度オプション（例）：80°C、130°C、150°C、175°C、180°C、200°C、243°C、280°C、300°C、320°C、400°C

面間長さ（BL）オプション：140、170、220、250、300、310、350、370、400、500、600、620、700、740、800、930、1000 mm

オプション：FEP/ハラールコーティング、雲母保護ディスク、高温バージョン、ほぼデッドスペースなしのバージョン、特殊構造

アクセサリあり（保護スクリーン/コーティングなど）
