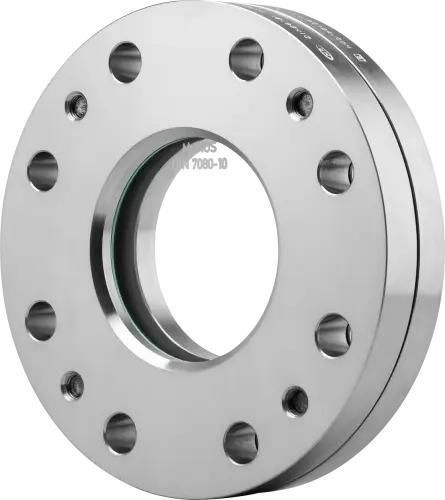

容器用のぞき窓 Type 322A

化学製品ATEX爆発性雰囲気用

円形視察窓装置 Type 322A は、DIN 28121 の設計原則に基づき、ASME B16.5 に準拠するトランスファーフランジに適合する、フランジ取り付け型の高圧用強化視察窓ユニットです。適切なガスケットおよびガラス材料により、高い作動圧力および高温仕様に対応します。

構造

• カバーフランジ
• ガラスクッション
• 視察窓（ボロシリケートガラス、DIN 7080 に類似）
• ガスケット
• ベースフランジ
• ボルト（テンションボルトによる締め付け）

オプション

• LED照明（Ex 区域および非 Ex 区域向け）
• 噴霧装置 SVII（高圧仕様の Type 322A では不可）
• 耐薬品性のための FEP または Halar® コーティング
• 温度・蒸気からの追加保護用ミカ（雲母）保護ディスク
• 特注構造 / カスタム設計

付属品（例）

• 丸形ミカディスク（薬品や蒸気からの保護）
• 各種デザインの LED 照明

仕様 / 技術データ

• 型式 / 販売名: Type 322A
• 規格 / 取付: DIN 28121 相当のフランジ取り付け；ASME B16.5 に適合するトランスファーフランジ向け
• 公称寸法 (NPS): 1 ½", 2", 3", 4"
• 径 (Di [mm] / NPS): 1 ½" = 40 mm；2" = 50 mm；3" = 80 mm；4" = 100 mm；その他寸法は別途対応
• 圧力クラス: 150 lbs、300 lbs、400 lbs、600 lbs、900 lbs、1500 lbs
• 最大使用圧力: 構成により最大約 250 barg
• 温度レンジ: 材料とガスケットにより選択可能；最大約 300 °C
• 媒体: 液体および気体媒体に適合
• ガラス: ボロシリケート板ガラス（DIN 7080 を超える寸法も対応可能）；代替保護としてミカディスク
• シール / テンション: テンションボルトでガラスを固定；シールのためにトランスファーフランジへ確実に取付ける必要あり
• 機能上の制限: 高圧仕様ではワイパーや一部の噴霧装置は使用不可
• コーティング: 耐薬品性向けに FEP または Halar® を用意
• 設計・供給: 特注設計や特別構造に対応；付属品あり
