産業用のぞき窓 Type 337容器用レベルインジケーター用監視用
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 容器用, レベルインジケーター用, 監視用, 化学製品, ステンレス製, ホウケイ酸ガラス製, 溶接
- 温度
最少: 80 °C
(176 °F)最大: 400 °C
(752 °F)- 圧力
最少: 0 bar
(0 psi)最大: 25 bar
(363 psi)
詳細
概要
主な特長
光学バリエーションと保護対策
製品メディア & 資料
技術仕様
長さ & 重量
用途 & アクセサリ

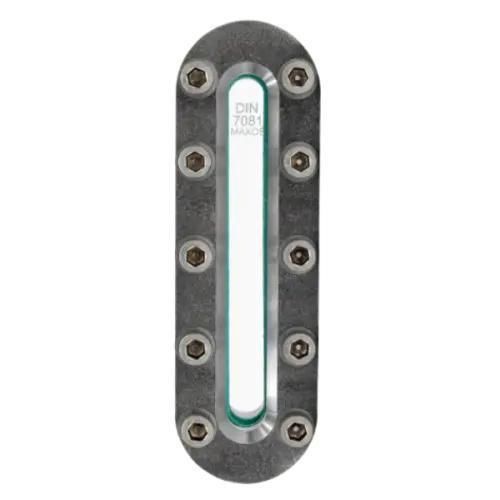

- Type 337 縦型視察窓継手は、両端が丸い長方形のインライン視察窓であり、ボイラー、タンク、サイロ等の密閉容器の液面観察のために容器壁へ溶接して取り付ける仕様です。高圧・高温用途に対応し、プロセス要件に応じたカスタマイズが可能です。
主な特長
- 視察窓板：DIN 7081 に準拠したホウケイ酸ガラス（または顧客指定に対応）。
- 本体材質（標準）：ステンレス鋼 1.4571 (316Ti)；他材質は要望に応じて対応可能。
- 使用圧力：最大 25 barg（PN 25）まで対応。
- 液体及び気体媒体に適合；総長（BL）176–536 mm の複数サイズで供給可能。
- ガラス板はシールで挟まれ確実に締結され、長期の密封性と耐圧性を確保。
光学バリエーションと保護対策
- 反射（プリズム構造）視察窓：照度の低い容器での液面判別向上に推奨。
- 透明視察窓：媒体の色や歪みのない視認が必要な場合に推奨。
- マイカ保護板、FEP または Halar® コーティングで高温や薬品からガラスを保護可能；反射ガラスはマイカ/コーティングと併用不可、透明ガラスは併用可。
製品メディア & 資料
- 製品動画：Tank sight glass type 337 (YouTube).
- 製品情報パンフレット（PDF）および図面/STP ファイルのダウンロードを提供。
技術仕様
- 公称圧力：PN 25。
- 使用圧力：最大 25 barg。
- 温度オプション：80°C; 130°C; 150°C; 175°C; 180°C; 200°C; 243°C; 280°C; 300°C; 320°C; 400°C（高温仕様あり）。
- 標準材料：本体 ステンレス鋼 1.4571 (316Ti)；視察窓 ガラスは DIN 7081 準拠のホウケイ酸ガラス（その他のガラスタイプは要望に応じて対応）。
- ガスケット/シーリング：PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 など、50 種類を超える素材から選択可能。
- オプション：FEP 保護スクリーン/コーティング、マイカ保護、耐高温バージョン、デッドスペースほぼ無し仕様、特注設計など。
長さ & 重量
- 総長 (BL) — スリット長 (SL) と重量:
- BL 176 mm → SL 124 mm, Weight 3.3 kg
- BL 226 mm → SL 174 mm, Weight 4.3 kg
- BL 256 mm → SL 204 mm, Weight 4.9 kg
- BL 316 mm → SL 264 mm, Weight 6.0 kg
- BL 376 mm → SL 324 mm, Weight 7.1 kg
- BL 436 mm → SL 384 mm, Weight 8.3 kg
- BL 496 mm → SL 444 mm, Weight 9.4 kg
- BL 536 mm → SL 484 mm, Weight 10.2 kg
- 標準納入総長レンジ：176–536 mm。
用途 & アクセサリ
- 密閉容器（ボイラー、タンク、サイロ）内の液体・気体のレベル表示および視覚監視に使用。
- 付属品：保護スクリーン/コーティング、マイカディスクなど、プロセス環境に合わせたアクセサリを用意。
