監視用のぞき窓 Type 318

容器用化学製品ATEX

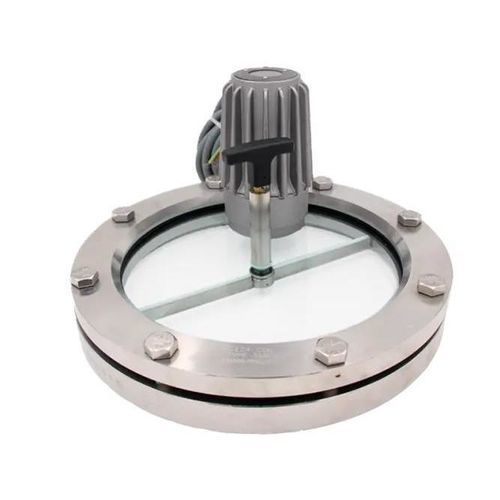

円形検視窓 タイプ318は、容器の壁に溶接して取り付ける平型・軽量の検視窓で、内部の観察や照明を目的としています。無圧の構成とより堅牢な耐圧型の中間に位置する、コスト効率が高く化学薬品耐性のあるソリューションです。

特長

• DIN 28120の原則を踏襲しつつ、より低い作動圧に最適化された平型・軽量設計。
• ハウジングおよびフランジは耐食性に優れたステンレス鋼 1.4571 (316Ti)。
• ガラスは2枚のステンレスフランジで挟み込まれ、高品質の平パッキンでシール。
• 標準ガラス材料：DIN 7080準拠のホウケイ酸ガラス（または顧客仕様）。
• ガラス組立の化学耐性を高めるため、FEPまたはHalar®コーティングを選択可能。
• 容器内部の観察・照明用に適合し、液体および気体媒体に対応。

オプション

• PTFEまたはシリコン製ワイパーブレード付きの掃視具 SGW。
• 防爆（Ex）/非防爆エリア用のLED照明。
• 噴霧装置 SVIII。
• 追加の化学防護のためのFEPまたはHalar®コーティング。
• 温度・蒸気に対する追加保護用のマイカ保護ディスク。
• 特注設計・別注対応可能。

寸法（DN別）

• DN 50 — Da: 150 mm；Di: 80 mm；h1: 12 mm；h2: 24 mm；重量: 3.6 kg
• DN 80 — Da: 175 mm；Di: 100 mm；h1: 14 mm；h2: 24 mm；重量: 5.0 kg
• DN 100 — Da: 200 mm；Di: 125 mm；h1: 14 mm；h2: 24 mm；重量: 5.9 kg
• DN 125 — Da: 220 mm；Di: 150 mm；h1: 16 mm；h2: 24 mm；重量: 7.1 kg
• DN 150 — Da: 250 mm；Di: 175 mm；h1: 16 mm；h2: 24 mm；重量: 8.8 kg
• DN 200 — Da: 300 mm；Di: 225 mm；h1: 16 mm；h2: 24 mm；重量: 11.3 kg
• DN 300 — Da: 400 mm；Di: 305 mm；h1: 20 mm；h2: 24 mm；重量: 21.7 kg
• DN 400 — Da: 500 mm；Di: 390 mm；h1: 22 mm；h2: 24 mm；重量: 35.0 kg

技術仕様

• 呼称：タイプ318
• 設計基準：DIN 28120に基づく（適合・より平坦で軽量化）
• 材質（本体 / フランジ）：ステンレス鋼 1.4571 (316Ti)
• 標準ガラス材質：DIN 7080 ホウケイ酸ガラス（または顧客仕様）
• 公称口径：DN 50、80、100、125、150、200、300、400
• 公称圧力：PN 2.5（使用圧力 最大約2.5 barg）
• 温度特性：材質・保護により高温対応構成が可能。ホウケイ酸ガラスの限界を超える場合はマイカ保護を推奨（条件により最大約400 °Cまで対応）
• シール：繊維強化など含む広範な素材群 (>50) の平パッキン対応（PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等）
• コーティング：化学耐性向上のためのFEPまたはHalar®オプション
• 媒体：液体および気体媒体に適合
• 付属品 / 追加機能：ワイパー（SGW）、LED照明、噴霧装置 SVIII、マイカ保護ディスク；特注対応可能
• 証明書：TÜV／ISO 9001およびステンレス材証明書あり
