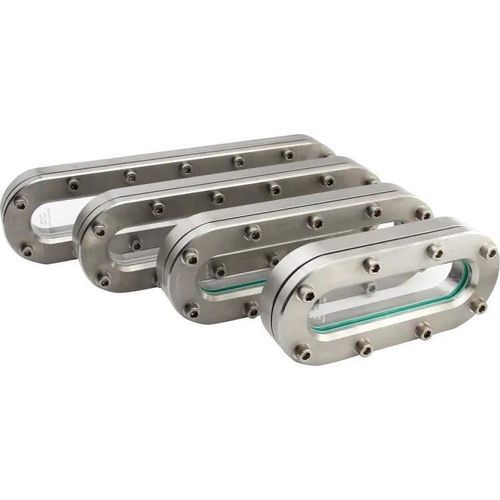

産業用のぞき窓 Type 335

容器用レベルインジケーター用監視用

Type 335 縦型視察窓は、タンクや容器の壁面取付け用に設計された卵形の視察窓・レベルインジケーターで、低圧（最大約3 barg）での視認性向上を目的としています。ホウケイ酸ガラス製の視察板はガスケットで挟まれ、金属製の基枠に確実に締結され、密封性と耐圧性を確保します。

主な特長

• 円形より視認性の高い拡大された卵形の視野開口
• 壁取付け（溶接組込みまたは溶接取付け仕様）に対応
• 視察板：ホウケイ酸ガラス（DIN 7081 相当）— 他材料は要相談
• 標準本体材質：ステンレス鋼 1.4571 (316Ti)；特注材質は要相談
• PTFE (Teflon®)、NBR、novaphit® MST‑XP、KlingerSil® C4400 などを含む多数のフラットガスケットから選択してシール
• 化学的・耐熱性を高める設計バリエーション（FEP または Halar® コーティング、雲母（マイカ）保護板、高温仕様）あり
• デッドスペースをほぼ排した設計で、特注対応が可能

オプション / 追加部品

• 化学耐性向上のための FEP または Halar® コーティング
• 追加の耐熱・蒸気保護のための雲母保護板
• 高温仕様（温度等級を参照）
• 多数のガスケット材（50 種類以上）から選択可能
• アクセサリ（例：FEP 保護スクリーン / コーティング）

寸法 / 重量（面間長 BL -> 視長 SL と重量）

• BL 270 mm — SL 200 mm — 重量 6.3 kg
• BL 340 mm — SL 270 mm — 重量 7.9 kg
• BL 410 mm — SL 340 mm — 重量 9.5 kg
• BL 480 mm — SL 410 mm — 重量 11.1 kg
• BL 550 mm — SL 480 mm — 重量 12.7 kg
• BL 620 mm — SL 550 mm — 重量 14.2 kg
• BL 690 mm — SL 620 mm — 重量 15.8 kg
• BL 760 mm — SL 690 mm — 重量 17.4 kg

技術仕様

• 公称圧力：PN 3（最大使用圧力 約 3 barg）
• 温度等級（仕様により選択）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、400 °C
• 標準本体材質：ステンレス鋼 1.4571 (316Ti)；他材質は要相談
• 視察ガラス材質：ホウケイ酸ガラス（DIN 7081 相当 または 顧客仕様）
• 面間長範囲：270 mm～760 mm
• 適用：液体・気体媒体に対応、低圧でのレベル指示に使用可能
• 保護 / コーティング：FEP 保護スクリーン、FEP または Halar® コーティング等
• 設計上の注意：ほぼデッドスペース無しの設計；特注対応可能；ホウケイ酸ガラスの温度限界を超える場合はマイカ保護板の選択肢あり

材質とガスケット

• 標準ハウジング：ステンレス鋼 1.4571 (316Ti)
• 視察ガラス：ホウケイ酸ガラス（DIN 7081 相当）または要望に応じた代替材
• フラットガスケット：PTFE (Teflon®)、NBR、novaphit® MST‑XP、KlingerSil® C4400 など 50 種類以上

組立 / 構成部品

• ボルト類
• カバーフレーム
• ガラススペーサー
• 視察ガラス
• ガスケット
• ベースフレーム
