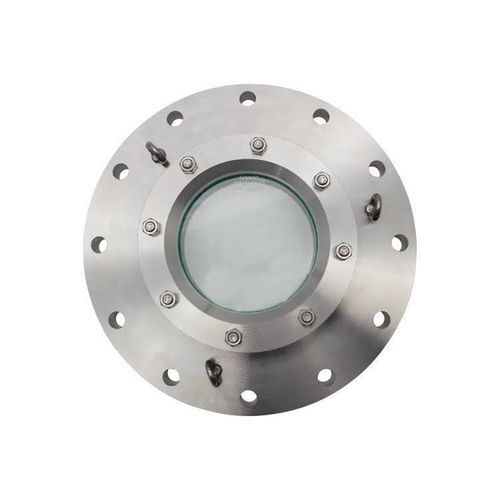

容器用のぞき窓 Type 325

産業用ATEXホウケイ酸ガラス製

フランジ取付のマンホール視察窓（Type 325）は、タンク、サイロ、容器の点検口・出入口を密閉しつつ、内部プロセスの安全な目視確認を可能にします。液体・気体の媒体に対応し、大口径の公称寸法と複数の圧力・温度等級で提供されます。

主な製品特長

• フランジ取付：DIN EN 1092-1 に準拠。
• 使用圧力：最大 16 barg（PN 6 / 10 / 16）。
• 公称径：DN 300 – DN 800。
• 液体および気体媒体に適合。
• 耐熱仕様あり（下記温度範囲参照）。
• 専用設計や多数のガスケット材（50 種以上）から選択可能。

材質とシール

• 本体材質：ステンレス鋼 1.4571 (316Ti) または 1.4404 (F316)。
• 標準ガラス：DIN 7080 準拠のボロシリケートガラス（顧客指定の他ガラスも可能）。
• シール／ガスケット材：繊維系材料および PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等の各種材料。
• 追加保護／コーティング：FEP または Halar® コーティングで、薬品やアルカリからガラスを保護可能。

付属品・オプション

• 視察窓ワイパー SGW（PTFE またはシリコーン製ブレード）によるガラス清掃。
• SVI 噴射装置（内部洗浄用）。
• LED 照明（防爆・非防爆対応）。
• 高温・蒸気保護用の雲母（マイカ）保護板。
• 特注構造・カスタム改造対応。

製品構成／主要部品

• ナット
• ボルトまたはねじ
• カバーフランジ
• ガラスクッション
• 視察ガラス
• ガスケット
• ベースフランジ

寸法（図面および表に基づく）

• DN（対応）：300, 350, 400, 450, 500, 600, 700, 800
• Di [mm]: DN300 = 175; DN350 = 225; DN400 = 280; DN450 = 280; DN500 = 325; DN600 = 325; DN700 = 325; DN800 = 325
• H [mm]（PN 6 / PN 10 / PN 16）：DN300 = 23 / 29 / 36; DN350 = 25 / 34 / 45; DN400 = 28 / 38 / 50; DN450 = 31 / 40 / 54; DN500 = 33 / 44 / 60; DN600 = 37 / 49 / 68; DN700 = 42 / 57 / 71; DN800 = 47 / 63 / 79
• 重量 [kg]（PN 6 / PN 10 / PN 16）：DN300 = 30 / 38 / 49; DN350 = 40 / 58 / 80; DN400 = 52 / 75 / 104; DN450 = 68 / 92 / 134; DN500 = 92 / 128 / 189; DN600 = 135 / 187 / 290; DN700 = 193 / 279 / 354; DN800 = 279 / 394 / 497
• DA / K：DIN EN 1092-1 PN 6/10/16 に準拠
• その他のサイズ・直径は要問い合わせ。

概要（要約）

• 最大使用圧力：最大 16 barg。
• 耐熱性：構成により最大 400 °C。
• 媒体：液体および気体に対応。
• 公称径：DN 300 - DN 800。
• カスタム設計対応、豊富なガスケット／材質選択、各種アクセサリ（ワイパー、照明、マイカ板、コーティング）あり。

技術データ／仕様

• 型式名称：Manhole sight glass Type 325（フランジ取付式視察窓）。
• フランジ規格：DIN EN 1092-1。
• 公称径：DN 300, 350, 400, 450, 500, 600, 700, 800。
• 公称圧力：PN 6, PN 10, PN 16（最大 16 barg）。
• 温度（オプション）：80 °C; 130 °C; 150 °C; 175 °C; 180 °C; 200 °C; 280 °C; 300 °C; 320 °C; 400 °C（ガラス／保護により異なる）。
• フランジ／本体材質：ステンレス鋼 1.4571 (316Ti) または 1.4404 (F316)。
• ガラス：ボロシリケート（DIN 7080）または顧客仕様。高温・蒸気保護用にマイカ保護板あり。
• シール材：PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維材料など多数。
• オプション：SGW ワイパー（PTFE/シリコーン）、SVI 噴射装置、LED 照明（Ex / 非 Ex）、FEP または Halar® コーティング、特注構造。
• 付属品：FEP 保護スクリーン／コーティング、SV1 噴射装置、丸型マイカ板、視察窓ワイパー、LED 照明 等。
