産業用のぞき窓

容器用監視用ATEX

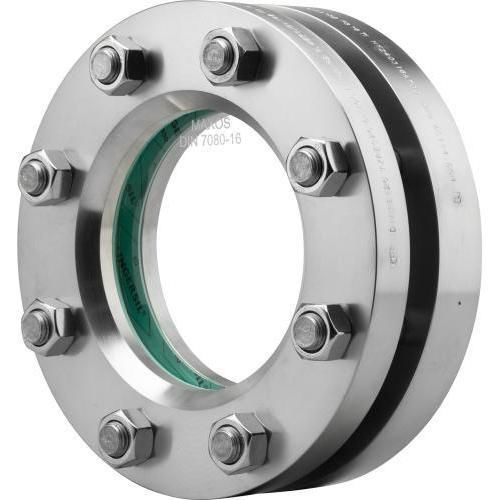

丸型観察窓 Type 320 は、容器の内側の観察や照明を目的として容器壁に取り付け／埋め込み溶接する観察口です。材質はステンレス鋼 1.4571 (316Ti) で、化学的に耐性のあるホウケイ酸ガラスを2枚のフランジで挟み、平形ガスケットでシールします。

構造と材料

• 本体：ステンレス鋼 1.4571 (316Ti)。
• ガラス：DIN 7080 準拠のホウケイ酸ガラス（または顧客仕様）。
• シール：平形ガスケット（繊維系や PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等の高性能材料を含む幅広い材質から選択可能）。
• 保護オプション：高温・蒸気保護用の雲母（マイカ）保護板；化学耐性向上のための FEP または Halar® コーティング。

機能・付属品

• DIN 28120 に準拠して容器壁に埋め込みまたは取り付け溶接する設計（DN 250、DN 300 の特注サイズも用意）。
• 視視窓ワイパー（SGW：PTFE またはシリコーン刃、SWII / SW2）、防爆/非防爆用 LED ライト、噴霧装置（SVI）などを装着可能。
• 50 種類以上のガスケット材や、多数のカスタム設計・付属品（LED、FEP 保護スクリーン/コーティング、SW2/SWG ワイパー、噴霧装置、円形雲母ディスク等）を選択可能。

選択可能オプション（抜粋）

• SGW ワイパー（PTFE またはシリコーン製ブレード）
• 防爆/非防爆対応 LED ライト
• 噴霧装置 SVI
• FEP または Halar® コーティング
• 雲母保護ディスク
• 特注構造 / カスタム設計

公称サイズ（DN）

• 25、40、50、80、100、125、150、200、250、300

公称圧力（PN）

• PN 10、PN 16（選択により）

耐温度

• 利用可能な耐温度（例 / オプション）：80 ℃、130 ℃、150 ℃、175 ℃、180 ℃、200 ℃、280 ℃、300 ℃、320 ℃、400 ℃

寸法（DN別）

• DN 25 — Da: 115 mm; Di: 48 mm; h1: 16 mm; h2: 25 mm; ガラス-Ø: 63 mm; s (PN10): 10 mm; s (PN16): 10 mm; 重量 PN10: -; 重量 PN16: 2.8 kg
• DN 40 — Da: 150 mm; Di: 65 mm; h1: 16 mm; h2: 30 mm; ガラス-Ø: 80 mm; s (PN10): 10 mm; s (PN16): 12 mm; 重量 PN10: 5.4 kg; 重量 PN16: 5.4 kg
• DN 50 — Da: 165 mm; Di: 80 mm; h1: 16 mm; h2: 30 mm; ガラス-Ø: 100 mm; s (PN10): 12 mm; s (PN16): 15 mm; 重量 PN10: 5.9 kg; 重量 PN16: 6.0 kg
• DN 80 — Da: 200 mm; Di: 100 mm; h1: 20 mm; h2: 30 mm; ガラス-Ø: 125 mm; s (PN10): 15 mm; s (PN16): 20 mm; 重量 PN10: 9.6 kg; 重量 PN16: 9.7 kg
• DN 100 — Da: 220 mm; Di: 125 mm; h1: 22 mm; h2: 30 mm; ガラス-Ø: 150 mm; s (PN10): 20 mm; s (PN16): 25 mm; 重量 PN10: 11.1 kg; 重量 PN16: 11.3 kg
• DN 125 — Da: 250 mm; Di: 150 mm; h1: 25 mm; h2: 30 mm; ガラス-Ø: 175 mm; s (PN10): 20 mm; s (PN16): 25 mm; 重量 PN10: 14.3 kg; 重量 PN16: 14.6 kg
• DN 150 — Da: 285 mm; Di: 175 mm; h1: 30 mm; h2: 36 mm; ガラス-Ø: 200 mm; s (PN10): 25 mm; s (PN16): 30 mm; 重量 PN10: 21.9 kg; 重量 PN16: 22.4 kg
• DN 200 — Da: 340 mm; Di: 225 mm; h1: 35 mm; h2: 36 mm; ガラス-Ø: 250 mm; s (PN10): 30 mm; s (PN16): -; 重量 PN10: 30.7 kg; 重量 PN16: -
• DN 250 — Da: 395 mm; Di: 280 mm; h1: 40 mm; h2: 40 mm; ガラス-Ø: 300 mm; s (PN10): 45 mm; s (PN16): -; 重量 PN10: 44.7 kg; 重量 PN16: -
• DN 300 — Da: 445 mm; Di: 325 mm; h1: 45 mm; h2: 45 mm; ガラス-Ø: 355 mm; s (PN10): 45 mm; s (PN16): -; 重量 PN10: 59.2 kg; 重量 PN16: -

技術的特徴 / 仕様

• モデル / シリーズ：Type 320
• 規格：DIN 28120（DIN 28120 に準拠した溶接取付）
• 本体材質：ステンレス鋼 1.4571 (316Ti)
• ガラス材質：ホウケイ酸ガラス DIN 7080（化学的に高耐性）
• 最大使用圧力：最大 16 barg（PN 選択により）
• 耐熱性：最大 400 ℃（構成および保護により異なる）
• 適用流体：液体および気体媒体
• 公称寸法：DN 25 〜 DN 300（DN 250 および DN 300 の特注含む）
• シールオプション：PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維シール、ブランドガスケットを含む 50 種類以上
• 保護オプション：雲母保護板、FEP / Halar® コーティング
• 利用可能なアクセサリ：視視窓ワイパー（SGW、SW2）、LED（Ex / non-Ex）、噴霧装置（SVI）、雲母ディスク、保護スクリーン
• カスタム設計および特注構造に対応可；データシート、図面、STP ファイルは要請に応じて提供
