産業用のぞき窓 Type 322

容器用監視用化学製品

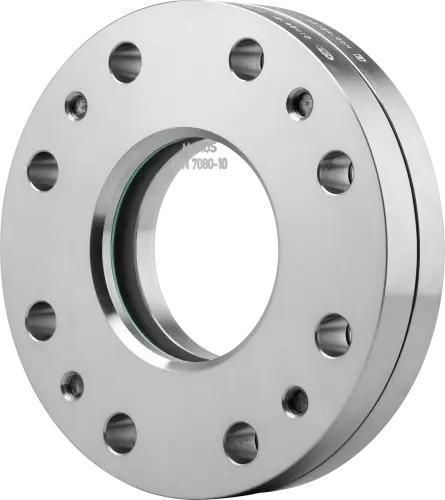

Type 322 丸型観察窓は、フランジ取付け用の堅牢な視察用装置で、最大160 bargの高圧用途向けに設計されています。補強フランジ、DIN 7080 を上回る大径のホウケイ酸ガラス視察板、およびガラス締め付け用の予張力ネジを組み合わせ、昇圧および高温下での信頼できるシールを実現します。

設計と用途
本体は、高い作動圧力および高温耐性が要求されるタンクや容器の目視プロセス監視用に設計されています。DIN 28121 に準じたフランジ取付け方式で、過酷なプロセス環境に対応します。

主な構造要素

• カバーフランジ
• ガラスクッション
• 視察ガラス板（標準はホウケイ酸ガラス、DIN 7080 より大きめ）
• ガスケット
• ベース / キャリアフランジ
• ガラス締め付け用のネジ / 予張力ネジ

オプション / 保護機能

• 視認性向上のためのLED照明（対応可）
• 高温・蒸気からの保護用ミカ（雲母）保護板
• 強酸・強アルカリ等の攻撃性化学物質からの保護用 FEP または Halar® コーティング
• スプレー装置やワイパー：Type 322 は高作動圧のため原則不可
• カスタム設計・特注対応可能

技術データと寸法

• 公称サイズ（DN）：40、50、80、100
• 公称圧力（PN）：40、63、100、160
• 温度オプション（ガラス／シールは仕様により異なる）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C
• 概要：
  • 最大使用圧力：最大 160 barg
  • 耐熱性：最大 300 °C（ガラス・シールに依存）
  • 対象媒体：液体および気体媒体に適合
  • 公称直径：DN 40～100
  • アクセサリあり；特注設計可能
• 寸法（断面表から抜粋）：
  • DN / Di [mm]：DN 40 → Di 40；DN 50 → Di 50；DN 80 → Di 80；DN 100 → Di 100
  • H (PN 40) [mm]：84 / 84 / 84 / 104（DN 40 / 50 / 80 / 100）
  • H (PN 63) [mm]：84 / 84 / 84 / 104（DN 40 / 50 / 80 / 100）
  • H (PN 100) [mm]：84 / 104 / 104 / 104（DN 40 / 50 / 80 / 100）
  • H (PN 160) [mm]：94 / 104 / 104 / 121（DN 40 / 50 / 80 / 100）
  • Da [mm]：DIN EN 1092-1 に準拠

特性 / 技術仕様

• 型式：Type 322（丸型観察窓）
• 取付方式：DIN 28121 相当のフランジ取付け
• 公称径：DN 40、DN 50、DN 80、DN 100
• 公称圧力レンジ：PN 40、PN 63、PN 100、PN 160（最大 160 barg）
• 耐温度：仕様により最大 300 °C
• ガラス：標準ホウケイ酸ガラス（DIN 7080 より大きめ）；極端条件向けにミカ保護板やコーティング可能
• 化学/腐食保護：オプションで FEP または Halar® コーティング
• シール／締結：ガラスの張力付け用予張力ネジ
• アクセサリ・オプション：LED 照明、ミカ板、コーティング、特注設計
• 製造元 / ブランド：ACI Industriearmaturen
