産業用のぞき窓 Type 336

容器用レベルインジケーター用監視用

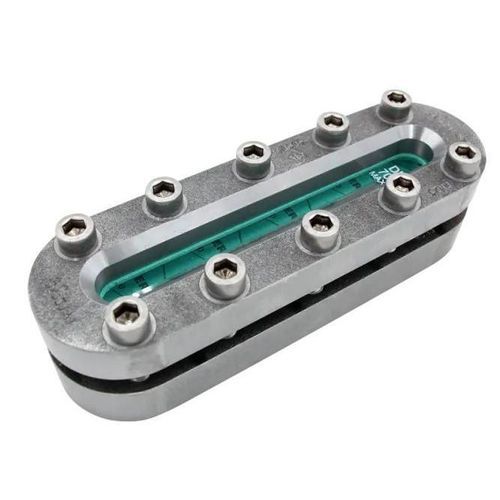

縦型視鏡アセンブリ 型式336は、壁面取り付けによるレベル表示や容器・装置内の一般観察向けに、視認開口を拡大した軽量の長方形視鏡アセンブリです。比較的低い使用圧力（最大6 barg）での使用を想定しており、円形視鏡とレベル指示器の特性を組み合わせ、各種材料や保護オプションで提供されます。

設計と材料
本アセンブリは、高品位のホウケイ酸ガラス（DIN 7081 相当または顧客仕様）製の視鏡板を、シールで囲みビスで機械的に固定して恒久的な密封性と耐圧性を確保した構造です。標準材質はステンレス鋼 1.4571（316Ti）で、その他の材質は要望に応じて対応可能です。

シールと保護
シールは幅広い材料のフラットガスケットで行われます。利用可能なガスケット材料には一般的な繊維材料や、PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400 といった高機能材料が含まれます。ホウケイ酸ガラスの使用限界（温度や腐食性の高いプロセス条件）に達する場合、グラス保護のために雲母（マイカ）保護板や FEP／Halar® コーティングを装備できます。

機能とオプション

• タイプ330に比べて視認開口を大幅に拡大した軽量設計
• 標準材質：ステンレス鋼 1.4571（316Ti）；他材質は要望に応じて対応
• 視鏡：ホウケイ酸ガラス（DIN 7081 または顧客仕様）
• 50 種類以上のガスケット材料オプションによるフラットガスケット密封（PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400 等を含む）
• 高温・蒸気耐性のための雲母保護板オプション
• 化学耐性向上のための FEP または Halar® コーティングオプション
• ほぼデッドスペースフリー設計および特注設計の対応可能性

技術仕様

• 最大使用圧力：最大 6 barg
• 標準耐熱性：最大 280 °C（高温仕様あり；最大 400 °C まで選択可能）
• 適用媒体：液体および気体
• 全長（フェース・トゥ・フェース）選択肢：250、310、370、430、490、550、610、670 mm
• 定格圧力（PN）：6
• 温度オプション（例）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、400 °C
• オプション：FEP または Halar® コーティング；雲母保護板；高温仕様；ほぼデッドスペースフリー設計；特殊構造
• 分解図に示される標準部品：ねじ、カバーフレーム、ガラスクッション、視鏡、ガスケット、ベースフレーム
• 寸法・重量（フェース・トゥ・フェース BL / 視認長さ SL / 重量）：
  • BL 250 mm — SL 180 mm — 重量 5.6 kg
  • BL 310 mm — SL 240 mm — 重量 6.9 kg
  • BL 370 mm — SL 300 mm — 重量 8.2 kg
  • BL 430 mm — SL 360 mm — 重量 9.6 kg
  • BL 490 mm — SL 420 mm — 重量 10.9 kg
  • BL 550 mm — SL 480 mm — 重量 12.2 kg
  • BL 610 mm — SL 540 mm — 重量 13.6 kg
  • BL 670 mm — SL 600 mm — 重量 14.9 kg
