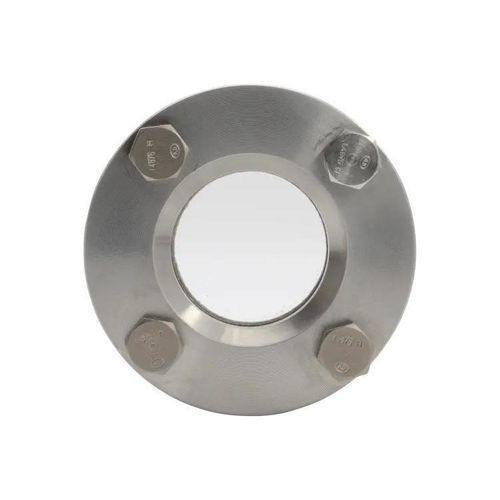

産業用のぞき窓 Type 394

容器用監視用ステンレス製

ねじ込み式丸型視鏡 型式394は、内ねじ式の丸形視鏡で、液体および気体媒体の目視監視用に設計されています。複数の公称寸法および圧力等級で提供され、保護コーティングや多種のシール材を組み合わせて産業用途に対応できます。

材料とガラス

• 本体材質：ステンレス鋼 1.4571 (316Ti)
• 標準視鏡：DIN 7080 に準拠したホウケイ酸ガラス（他のガラスは別注可）
• 保護／コーティングオプション：FEP または Halar®；耐熱・蒸気対策としてグリモワ（雲母）保護ディスクを選択可能

接続、サイズおよび圧力等級

• 接続形状：内ねじ（メスねじ）による取付け
• 公称サイズ（NPS）：½", 1", 1½", 2"
• 公称圧力（PN）：16、40、63、100、160

温度と媒体

• 代表的な使用温度（例／オプション）：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C
• 液体および気体媒体に適合

シール、オプションおよび付属品

• シール材：豊富なフラットガスケット群（>50材料）から選択可。繊維系、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等の有名ブランドを含む
• オプション：ワイパー SGW（PTFE または シリコーンブレード）、FEP または Halar® コーティング、雲母保護、特注設計
• 典型的な付属品：FEP 保護スクリーン／コーティング、丸型雲母ディスク、視鏡用ワイパー

寸法（抜粋）

• 表見出し：PN | G (NPS) | Da [mm] | Di [mm] | L [mm] | 重量 [kg]
• PN 16 — ½" — 70 — 15 — 20 — 0.8
• PN 16 — 1" — 95 — 25 — 20 — 1.5
• PN 16 — 1½" — 110 — 40 — 20 — 2.2
• PN 16 — 2" — 110 — 40 — 20 — 2.1
• PN 40 — ½" — 70 — 15 — 20 — 0.8
• PN 40 — 1" — 95 — 25 — 20 — 1.5
• PN 40 — 1½" — 110 — 40 — 20 — 2.2
• PN 40 — 2" — 110 — 40 — 20 — 2.2
• PN 63 — ½" — 95 — 15 — 20 — 0.8
• PN 63 — 1" — 95 — 25 — 20 — 1.5
• PN 63 — 1½" / 2" — PN 100 と同等（表参照）
• PN 100 — ½" — 70 — 15 — 20 — 0.8
• PN 100 — 1" — 95 — 25 — 20 — 1.5
• PN 100 — 1½" — 110 — 40 — 20 — 2.2
• PN 100 — 2" — 110 — 40 — 20 — 2.2
• PN 160 — ½" — 70 — 15 — 20 — 0.8
• PN 160 — 1" — 95 — 25 — 20 — 1.8
• PN 160 — 1½" — 110 — 40 — 20 — 2.6
• PN 160 — 2" — 110 — 40 — 20 — 2.7
• その他のサイズおよび圧力等級は別注可
• 取り付け：DIN 11851 と同様のフックレンチで取り付け

クイック概要 / 主要ポイント

• 最大公称圧力：最大 PN 160
• 耐熱性：280°C までのオプション（より高温用のガラスや保護は別注対応）
• 液体および気体媒体に適合
• 公称サイズ：½" ～ 2"
• 特注対応可能；多数のシール材オプション (>50)

特性 / 技術仕様

• 型式：Type 394（内ねじ式のねじ込み丸型視鏡）
• ブランド：ACI Industriearmaturen
• 本体材質：ステンレス鋼 1.4571 (316Ti)
• 標準ガラス：ホウケイ酸ガラス DIN 7080（他仕様は別注）
• シール：幅広い材質のフラットガスケット（PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維等）
• 公称圧力：PN 16 / 40 / 63 / 100 / 160
• 公称サイズ（NPS）：½", 1", 1½", 2"
• 代表的重量・寸法：上記寸法表参照（Da、Di、L、PN/サイズ別重量）
• オプション：SGW ワイパー（PTFE/シリコーン）、FEP/Halar® コーティング、雲母保護、特注設計
