容器用のぞき窓 Type 334

レベルインジケーター用監視用ステンレス製

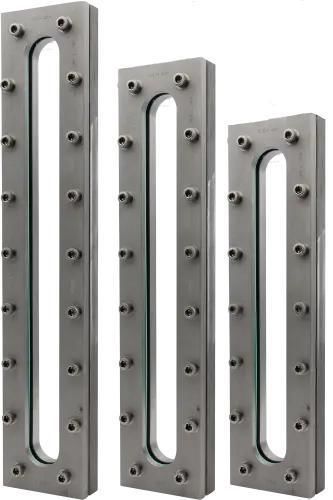

長手方向視察窓継手 Type 334 は、タンク壁や容器への埋め込みまたは被付け（溶接）用に設計された長方形／縦長の視察窓継手で、液体および気体の監視に適した大きな視野を提供します。円形の視察窓やレベルインジケータの機能を組み合わせ、顧客仕様の材質や構成に対応できます。

設計と材料
継手は、シール間に挟まれ金属フレームに確実にねじ締めされた、DIN 7081 相当のホウケイ酸ガラス製の視察窓板を装備しています。金属部の標準材はステンレス鋼 1.4571 (316Ti) で、他材質は要望に応じて対応可能です。シールは用途に合わせて広範な平パッキン材の中から選定されます。

• 標準ガラス：ホウケイ酸ガラス（DIN 7081 または顧客仕様）
• 標準金属：ステンレス鋼 1.4571 (316Ti)；代替材は要相談
• シール材：繊維パッキンおよび PTFE（テフロン®）、NBR、novaphit® MST-XP、KlingerSil® C4400 などの高機能材（>50 種のパッキン材あり）

構成（分解部品）

• ねじ
• カバーフレーム
• ガラスクッション
• 視察窓ガラス
• ガスケット
• ベースフレーム

オプション

• 化学耐性向上のための FEP または Halar® コーティング
• 高温や蒸気からガラスを保護するマイカ保護板
• 高温仕様
• ほぼデッドスペースなしの設計
• 特注構造 / カスタム設計

寸法（標準全長 / 視長 / 重量）

• BL 270 mm — SL 200 mm — 重量 7.4 kg
• BL 340 mm — SL 270 mm — 重量 9.0 kg
• BL 410 mm — SL 340 mm — 重量 10.6 kg
• BL 480 mm — SL 410 mm — 重量 12.2 kg
• BL 550 mm — SL 480 mm — 重量 13.8 kg
• BL 620 mm — SL 550 mm — 重量 15.4 kg
• BL 690 mm — SL 620 mm — 重量 17.0 kg
• BL 760 mm — SL 690 mm — 重量 18.6 kg

用途に関する注意
タイプ334は、より小さいタイプと比べて視野を大幅に拡大しており、液体および気体の視認監視に適しています。標準ガラスはホウケイ酸ガラスですが、工程温度や条件がその限界を超える場合は、マイカ保護板や高温仕様の特別設計が利用可能です。FEP/Halar® コーティングは薬品に対するガラス保護を提供します。

技術仕様

• 名称：長手方向視察窓継手 Type 334
• 定格圧力（標準）：PN 3
• 典型用途：タンク壁への埋め込みまたは被付け（レベル指示器／視察窓）
• 標準金属：ステンレス鋼 1.4571 (316Ti)；他材質は要望に応じ対応
• 標準ガラス：ホウケイ酸ガラス（DIN 7081 相当）— 特殊ガラスは要相談
• 温度オプション：80°C, 130°C, 150°C, 175°C, 180°C, 200°C, 280°C, 300°C, 400°C（標準ホウケイ酸の運転は制限あり；高温および保護仕様あり）
• 媒体：液体および気体媒体向け
• 全長（BL）範囲：270–760 mm（上記の各 SL / 重量参照）
• 付属品／バリエーション：FEP 保護コーティング、Halar® コーティング、マイカ保護板、高温仕様、ほぼデッドスペースなしバージョン、特注構造
• カスタム設計対応可能；多数のガスケット材（>50）あり
