監視用のぞき窓 Type 317

容器用化学製品ATEX

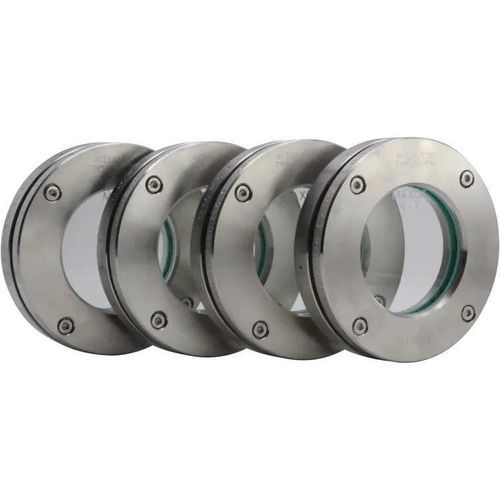

円形視察窓（Type 317）は、無圧容器向けの軽量で薄型の視視用開口部で、容器壁に溶接して取り付けるか、壁内に組み込む用途を想定しています（DIN 28120 相当）。視鏡は化学的に耐性の高いホウケイ酸塩ガラスを使用し、2枚のステンレス製フランジ間に挟み込まれ、各種実績あるシール材と組み合わせて使用します。

設計と材料

• 本体 / フランジ：ステンレス鋼 1.4571 (316Ti)
• ガラス：DIN 7080 準拠のホウケイ酸ガラス（または顧客仕様に準じる）
• シール材：フェルト系、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 など多様な材料を揃えています

使用可能な呼び寸法（DN）

• DN 50、80、100、125、150、200、300、400

公称圧力

• PN 0（無圧）；推奨最大使用圧力：0.49 barg

温度オプション（例）

• 80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C、320 °C、400 °C（ガラス、シール、保護処理により異なる）

オプション / 付属品

• PTFE またはシリコーン製ワイパー刃を備えたワイパー SGW
• 防爆（Ex）・非防爆エリア対応の LED 照明
• 噴霧装置 SVIII
• FEP または Halar® コーティング
• 雲母（マイカ）保護ディスク
• 特殊構造・特注製作対応可

寸法と重量（概要）

• 呼び寸法（DN）：50、80、100、125、150、200、300、400
• Da [mm]（アセンブリ外径）：DN50: 140；DN80: 165；DN100: 190；DN125: 215；DN150: 240；DN200: 290；DN300: 370；DN400: 450
• Di [mm]（内径／ガラス径）：DN50: 80；DN80: 100；DN100: 125；DN125: 150；DN150: 175；DN200: 225；DN300: 300；DN400: 370
• h1 [mm]（厚さ/高さ1）：DN50–200: 10；DN300: 15；DN400: 20
• h2 [mm]（厚さ/高さ2）：DN50–200: 15；DN300: 20；DN400: 25
• 重量 [kg]：DN50: 2.0；DN80: 2.8；DN100: 3.2；DN125: 4.3；DN150: 5.1；DN200: 6.8；DN300: 12.2；DN400: 23.0

追加の製品注記 / 適用性

• 耐熱性：最大 400 °C（ガラス・シール・保護により変動）
• 液体および気体媒体に適合
• 50 種類以上のガスケット材を用意（標準の繊維系シールや、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 などの高性能シール）
• 付属品：ワイパー、LED 照明、FEP 保護スクリーン／コーティング、マイカディスク 等

特性 / 技術仕様

• 型式 / シリーズ：Type 317（軽量、圧力保持しない視視開口）
• 用途：容器内の観察／照明のため、容器壁に溶接して使用
• 標準材質：ステンレス鋼 1.4571 (316Ti)
• 標準ガラス：ホウケイ酸塩ガラス DIN 7080（顧客要求により代替可）
• 公称圧力：PN 0（無圧）
• 推奨最大使用圧力：0.49 barg
• 対応呼び寸法：DN 50–400
• 製品ページに表示される温度オプション：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C（設計・材料に依存）
• シールオプション：PTFE、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維材料など多様なフラットシール
• 保護オプション：マイカ保護ディスク、FEP または Halar® コーティング
• 特注製作および特殊構造対応可
