容器用のぞき窓 Type 321A

監視用衛生用途化学製品

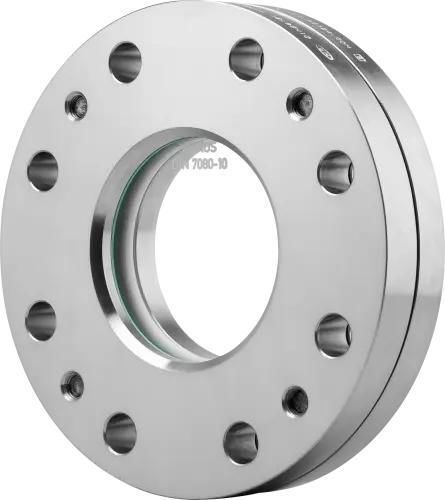

円形視窓継手 Type 321A は ASME/ANSI フランジ取り付け用で、容器内部の観察または照明を可能にするために設計されています。最大使用圧力は 20 barg、耐熱性能は最大 200 °C です。

構造・材質
視窓は高品質のステンレス製フランジ2枚の間にクランプされ、媒体側には PTFE コーティングされた被覆付波形リングガスケットが力による支え（force-shunt）になる配置で組み込まれており、フランジ部が直接重なってガラス板を保護します。視窓ガラスは MAXOS® ホウケイ酸ガラス（DIN 7080）を使用します。標準材質はステンレス 1.4571 (316Ti) または 1.4404 (316L) です。Type 321A は工場で組立て済みで、ASME B16.5 フランジに直接ねじ止めできます。ガラス損傷時はユニットごと交換可能です。

主要構成部品

• カバーフランジ
• ガラスクッション
• 視窓（MAXOS® ホウケイ酸ガラス DIN 7080）
• PTFE コーティング被覆波形リングガスケット（媒体側）
• ベースフランジ
• ねじ / ボルト

オプション・付属品

• PTFE またはシリコーン製ワイパーブレード付きワイパー SGW
• Ex/非Ex 用 LED 照明
• 洗浄用スプレー装置 SVII / SV2
• 追加の耐薬品性のための FEP または Halar® コーティング
• 温度・蒸気保護用のマイカ保護ディスク
• 特注構造やカスタム設計に対応

用途上の注意 / 特長

• 公称サイズ（NPS）：2" – 8"
• 液体および気体媒体に適合
• ASME B16.5 によるフランジ取り付け用に設計（DIN 28121 と類似の構造）
• PTFE コーティングガスケットにより、食品用途、酸、アルカリおよびほとんどの強酸性化学物質に適合
• ANSI/ASME フランジへ直接取り付け可能な状態で出荷

技術仕様

• 型式 / タイプ：Type 321A
• 耐圧：最大 20 barg（圧力クラス：150 lbs を用意）
• 温度（選択可）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C
• 材質：ステンレス 1.4571 (316Ti) または 1.4404 (316L)
• ガラス材質：MAXOS® ホウケイ酸ガラス（DIN 7080）
• ガスケット：PTFE コーティング被覆波形リングガスケット（力による支え方式）
• オプションのコーティング/保護：FEP または Halar® コーティング、マイカ保護ディスク
• 公称サイズ (NPS) と内径 Di [mm]：2" = 65 mm、3" = 80 mm、4" = 100 mm、5" = 125 mm、6" = 125 mm、8" = 150 mm
• 高さ H [mm]（NPS ごと）：2" = 41 mm、3" = 50 mm、4" = 59 mm、5" = 66 mm、6" = 66 mm、8" = 66 mm
• 重量 [kg]（NPS ごと）：2" = 3.8 kg、3" = 8 kg、4" = 13.5 kg、5" = 17.4 kg、6" = 23 kg、8" = 36.7 kg
• 仕様：DIN 28121 に類似、ANSI/ASME によるフランジ接続用に適合
