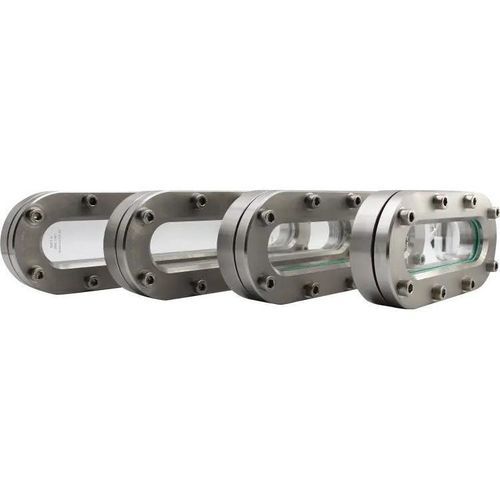

産業用のぞき窓 Type 338

容器用レベルインジケーター用監視用

縦型液面ゲージ タイプ338は、タンクや容器に溶接して取り付ける視覚的な液位確認用の装置で、液体および気体媒体の視認と信頼できるレベル監視を目的としています。視認幅は50mmで、最大使用圧力は16 bargまで対応します。

設計と材料

表示窓にはボロシリケートガラス（DIN 7081類似）を使用し、シール材で挟んでボルト締めにより恒久的な気密性と耐圧性を確保しています。標準材質はステンレス鋼 1.4571 (316Ti) で、他材質は別途対応可能です。化学抵抗や高温耐性向上のため、FEPコーティングやマイカ保護板などの保護措置を選択できます。

主要な機能ポイント

• 取付方式：タンクへの埋め込み（溶接挿入）または外付け溶接
• 視認幅：50 mm
• 液体および気体媒体に対応
• 公称圧力：PN 16（最大使用圧力 最大16 barg）
• 標準材質：ステンレス鋼 1.4571 (316Ti)、他合金は要相談
• 表示ガラス：ボロシリケートガラス（DIN 7081 または顧客仕様）

選択可能なオプションと保護

• FEP保護コーティング／保護スクリーン
• 蒸気・高温保護用マイカ保護板
• 高温仕様
• ほぼデッドスペースのない設計
• 特注設計対応

シール材（例）

• 繊維系フラットガスケット
• PTFE（Teflon®）
• NBR
• novaphit® MST-XP
• KlingerSil® C4400
• 50種類以上のメーカー製ガスケット材を提供

寸法 / 重量（概要）

• 面間長さ（BL [mm]）：270、340、410、480、550、620
• 対応SL [mm]：200、270、340、410、480、550
• 重量 [kg]（BL = 270 → 620）：7.2、9.0、10.9、12.7、14.5、16.3

温度

• 設定可能な温度範囲（例）：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C

認証と品質

• TÜV / ISO 9001 等の認証を含む品質管理に基づいて製造（製品資料に明記）

特性 / 技術仕様

• 型式：Type 338
• 用途：タンクに溶接して使用する縦型視鏡ユニット
• 公称圧力：PN 16（最大 16 barg）
• 視認幅：50 mm
• 標準材質：ステンレス鋼 1.4571 (316Ti)、他材質は要相談
• 表示ガラス：ボロシリケートガラス（DIN 7081 相当）または顧客仕様
• BL 長さオプション：270 / 340 / 410 / 480 / 550 / 620 mm
• 対応SL 長さ：200 / 270 / 340 / 410 / 480 / 550 mm
• BL別重量：7.2 / 9.0 / 10.9 / 12.7 / 14.5 / 16.3 kg
• 温度オプション：80°C、130°C、150°C、175°C、180°C、200°C、280°C、300°C、320°C、400°C
• オプション：FEP保護コーティング、マイカ保護、耐高温仕様、ほぼデッドスペースフリー設計、特注設計
• ガスケット材：>50 種類提供（PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維系シール等）
• 適用媒体：液体および気体
• 付属品：保護スクリーン／コーティング等のアクセサリあり
