爆発性雰囲気用のぞき窓 Type 391

監視用溶接ステンレス製

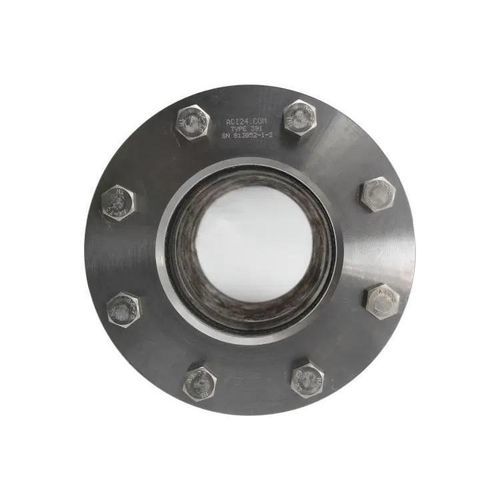

ACI 観察窓 型式391は、配管や強く湾曲したタンクへの溶接取り付けを目的とした配管取付け型の円形観察窓です。耐薬品性のあるホウケイ酸ガラス製の観察板を、高品質なステンレス鋼フランジ2枚で挟み、用途に応じたフラットシールで締結します。

構成部品

• ねじ
• カバーフランジ
• ガラスクッション
• 観察ガラス（ホウケイ酸ガラス DIN 7080）
• ガスケット
• 配管取付け付きベースフランジ
• ナット

オプション

• SGWワイパー（PTFEまたはシリコンブレード）
• Exおよび非Ex領域対応のLEDライト
• FEPまたはHalar®コーティング
• 耐熱・蒸気用の雲母（マイカ）保護
• 特注設計

公称圧力

• PN 16
• PN 25
• PN 40

温度オプション

• 80°C
• 130°C
• 150°C
• 175°C
• 180°C
• 200°C
• 280°C
• 300°C
• 320°C
• 400°C

寸法 / 質量（図面表から抜粋）

• DN 100 — 外径 (PN16): 220 mm；質量 (PN16): 10.5 kg；内径: 107 mm；長さ（標準）: 70 mm；s: 3.6 mm；A: 114.3 mm
• DN 125 — 外径 (PN16): 250 mm；質量 (PN16): 14.5 kg；内径: 132 mm；長さ（標準）: 70 mm；s: 4.0 mm；A: 139.7 mm
• DN 150 — 外径 (PN16): 285 mm；質量 (PN16): 18.6 kg；内径: 160 mm；長さ（標準）: 70 mm；s: 4.5 mm；A: 168.3 mm
• DN 200 — 外径 (PN16): 340 mm（大径は最大許容圧 PS = 10 barg の注記あり）；質量 (PN16): 28.2 kg；内径: 207 mm；長さ（標準）: 70 mm；s: 6.3 mm；A: 219.1 mm
• DN 300 — 外径 (PN16): 460 mm（非常に大きなサイズは PS = 6 barg 制限あり）；質量 (PN16): 55.7 kg；内径: 310 mm；長さ（標準）: 70 mm；s: 7.1 mm；A: 232.9 mm
• DN 350 — 外径 (PN16): 520 mm（非常に大きなサイズは PS = 6 barg 制限あり）；質量 (PN16): 78 kg；内径: 340 mm；長さ（標準）: 70 mm；s: 8.0 mm；A: 355.6 mm

クイック概要

• 最大使用圧力：PN 40 相当まで（DN/バージョンに依存、最大約40 barg）
• 耐熱性：標準で280°Cまで（ガラスや保護オプションにより異なる）
• 液体および気体媒体に対応
• 公称サイズ：DN 100 - 350
• 特注設計対応可能
• 50種類以上のシール材料を選択可能
• アクセサリ：ワイパー、LEDライト、保護スクリーン、マイカディスク等

技術仕様

• ブランド / 製造者：ACI Industriearmaturen GmbH
• 型式 / タイプ：円形観察窓 型式 391
• 用途：配管への溶接、湾曲タンクへの取付け；液体・気体媒体の観察に適合
• 本体材質：ステンレス鋼 1.4571 (316Ti)
• 観察ガラス材質：ホウケイ酸ガラス (DIN 7080) — 要望により代替材あり
• シール：フラットシール（繊維、PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 等、多数）
• コーティング / 保護：FEP または Halar® コーティング対応；高温/蒸気用にマイカ保護オプション
• アクセサリオプション：ガラスワイパー (SGW)、LEDライト (Ex / 非Ex)、マイカ保護、FEP/Halar コーティング
• 公称径 (DN)：100、125、150、200、300、350
• 公称圧力：PN 16、PN 25、PN 40（仕様により異なる）
• 温度範囲：構成と保護により80°C〜400°Cのオプション
• 標準フェース・トゥ・フェース長：70 mm（全DN）
• 内径（例）：DN100 = 107 mm；DN125 = 132 mm；DN150 = 160 mm；DN200 = 207 mm；DN300 = 310 mm；DN350 = 340 mm
• 代表的用途：プロセス監視、化学耐性や圧力/温度性能が求められるタンク・配管の視察
• 資料：データシートおよび製品案内（PDF）あり
