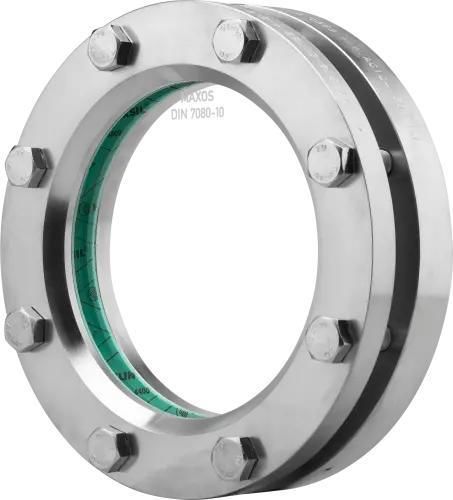

化学製品のぞき窓 Type 318V

産業用容器用監視用

概要
円形観察窓（タイプ318V）は、容器の内壁または表面に溶接して取り付ける、薄く軽量な設計の視察窓です。容器内部の目視観察や照明が可能で、真空用途および低作動圧向けに最適化されています。

主な特長

• DIN 28120バリエーションと比べて薄型・軽量設計
• 真空に対応したシーリングコンセプト（媒体側はシールリングで真空シール）
• ガラスは2枚のステンレスフランジ間で挟み込まれる構造
• 非加圧タイプとより堅牢な加圧タイプの中間的な用途を想定

オプション

• LED照明（防爆・非防爆エリア対応）
• 噴霧装置 SVIII
• 腐食性薬品向けのFEPまたはHalar®コーティング
• 特注設計に対応

組立部品（図示）

• ボルト／ネジ
• カバーフランジ
• ガラスクッション
• 視察用ガラス板
• ガスケット
• ベースフランジ

寸法（公称径 DN別）

• DN 50：Da 150 mm、Di 80 mm、h1 12 mm、h2 24 mm、重量 3.4 kg
• DN 80：Da 175 mm、Di 100 mm、h1 14 mm、h2 24 mm、重量 4.8 kg
• DN 100：Da 200 mm、Di 125 mm、h1 14 mm、h2 24 mm、重量 5.7 kg
• DN 125：Da 220 mm、Di 150 mm、h1 16 mm、h2 24 mm、重量 6.6 kg
• DN 150：Da 250 mm、Di 175 mm、h1 16 mm、h2 24 mm、重量 8.3 kg
• DN 200：Da 300 mm、Di 225 mm、h1 16 mm、h2 24 mm、重量 10.8 kg
• DN 300：Da 400 mm、Di 305 mm、h1 20 mm、h2 24 mm、重量 20.8 kg

アクセサリー

• 視察窓ワイパー（手動清掃用）
• FEP保護スクリーン／コーティング
• 各種LEDライト（異なるデザイン）

技術仕様

• 取付方式：埋め込みまたは表面溶接（DIN 28120に類似）
• 公称寸法：DN 50 - DN 300
• 使用圧力／適用範囲：真空用途 -0.9 barg～作動圧 2.5 barg
• 耐熱性：構成により最大 200 °C
• ガラス規格：ホウケイ酸ガラス（DIN 7080）— 他材質・コーティングは要問い合わせ
• フランジ材質（標準）：ステンレス鋼（1.4571 / 316Ti）
• シール材質：選択可能（PTFE（Teflon®）、NBR、HNBR、FKM、FFKM、PEEK、EPDM、シリコーン等）
• 腐食性媒体向けコーティング：FEPまたはHalar®
• 適用媒体：液体および気体媒体
• メーカー / ブランド：ACI Industriearmaturen
• 特注製作および特注シール材の対応可
