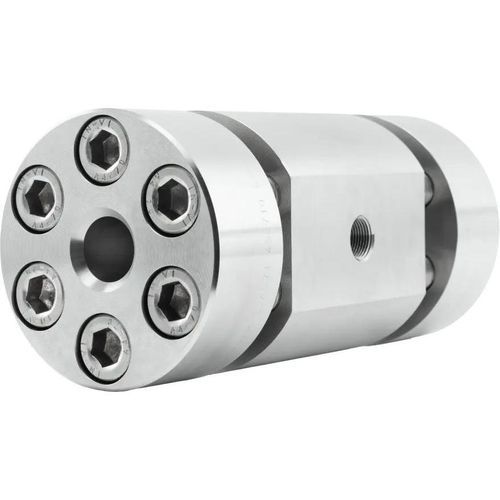

産業用のぞき窓 Type 522化学製品ホウケイ酸ガラス製ねじ式
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 化学製品, ホウケイ酸ガラス製, ねじ式, 硬化ガラス製, 監視用, ステンレス製
- DN
最大: 50 mm
(2 in)最少: 25 mm
(1 in)- 温度
最大: 300 °C
(572 °F)最少: 80 °C
(176 °F)- 圧力
最大: 400 bar
(5,802 psi)最少: 63 bar
(914 psi)
詳細
高圧視察窓 Type 522 は、厳しい産業用途向けに設計され、プロセスの安全なリアルタイム視覚監視を可能にします。堅牢な金属製本体と高品質な視察ガラスを組み合わせ、両面からの観察に対応します。
構造と材質
製品の詳細
構成部品
オプション
寸法（抜粋）
技術仕様
構造と材質
- 本体：耐食性ステンレス鋼合金（例：1.4571）。腐食性や高温環境向けにニッケル基合金やHastelloy®も対応可。
- 視察窓：DIN 7080 準拠の熱処理済みホウケイ酸ガラスを対向配置で2枚使用。
- 接続：内ねじ（DIN EN ISO 228-1 (BSP) または ANSI B 1.20.1 (NPT)）を選択可能。
- オプション：複層ガラス（ダブルガラス化）。
製品の詳細
- 両面観察により視認と照明の最適化を実現。
- 液体・気体媒体に対応。攻撃性媒体向けの特別仕様も対応可能。
- 内ねじによる標準化された取り付け。
構成部品
- ねじ類
- カバーフランジ
- ガラスクッション
- 視察ガラス
- ガスケット
- 本体
オプション
- 複層ガラス
- 対応材質（要問い合わせ）：ニッケル基合金、Hastelloy®
寸法（抜粋）
- 1/4" — Di: 25, T (G): 14, T (NPT): 13.5, AD: 120
- 3/8" — Di: 25, T (G): 14, T (NPT): 13.8, AD: 120
- 1/2" — Di: 25, T (G): 16, T (NPT): 18.1, AD: 120
- 3/4" — Di: 35, T (G): 18, T (NPT): 18.6, AD: 140
- 1" — Di: 35, T (G): 20, T (NPT): 22.3, AD: 140
- 1 1/2" — Di: 50, T (G): 24, T (NPT): 22.8, AD: 180
- 2" — Di: 50, T (G): 27, T (NPT): 23.2, AD: 180
技術仕様
- 型式/シリーズ：Type 522
- メーカー：ACI Industriearmaturen GmbH
- 材質：耐食性ステンレス鋼（例：1.4571）。必要に応じてニッケル基合金やHastelloy®も対応。
- 視察窓：熱処理済みホウケイ酸ガラス（DIN 7080）
- ねじ規格：DIN EN ISO 228-1 (BSP) または ANSI B 1.20.1 (NPT)
- 定格圧力 (PN)：63、100、160、250、320、400
- 最大使用圧力：max. 400 barg
- 呼び寸法 (NPS/DN)：1/4"～2"
- 温度範囲（例）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C
- 媒体：液体および気体媒体向け
- 設計：両面観察による両側からの監視および照明透過
- 認証：TÜV ISO 9001；TÜV SÜD 2014/68/EU（付属書 III）；ステンレス材証明
- 特注：特殊寸法や他規格の対応はお問い合わせください
