パイプ用のぞき窓 Type 671

産業用監視用ホウケイ酸ガラス製

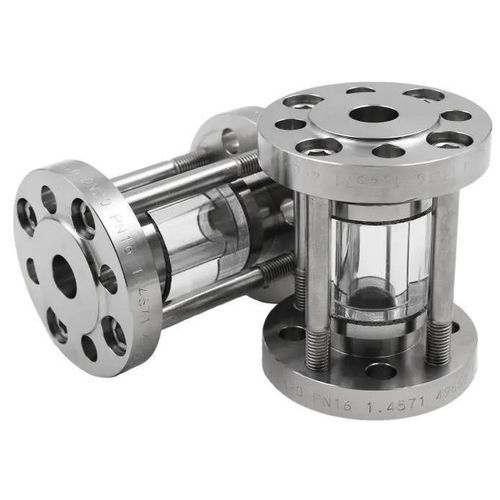

チューブ式サイトグラス Type 671 は、フランジ間取付け（DIN EN 1092-1）用のガラスリング式チューブサイトグラスで、プロセス監視のための360°視認を提供します。液体および気体媒体に適合し、さまざまな公称寸法および圧力/温度等級で供給されます。

主な特長

• 設計：ガラスリング式チューブサイトグラス、DIN EN 1092-1 に準拠したフランジ間取付け用の中間フランジ設計。
• 視認性：流量や相の監視に適した360°の視認性。
• 媒体：液体および気体媒体に対応。
• 標準ガラス：強化ホウケイ酸ガラス（ボロシリケート）；標準仕様で最大使用温度 280 °C。
• 圧力能力：公称径により最大 40 barg までの使用圧力に対応；大口径は 20～25 barg を達成。
• 取付け：コンパクトな中間フランジ設計で、レトロフィットや狭小スペースに最適。
• シール：フラットガスケットを多数の材質から選択可能（ファイバー、PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等）。
• カスタマイズ：特注対応可能；シール材は50種類以上。

対応公称寸法（DN）

• DN 10、15、20、25、32、40、50、65、80、100、125、150

公称圧力（PN）

• PN 25
• PN 40

温度等級（標準ボロシリケートガラス）

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

公称寸法別の代表的寸法・技術データ

• DN 10: Di 13 mm · DF 40 mm · L 134 mm · 重量 1 kg · PS³ 40 barg
• DN 15: Di 18 mm · DF 45 mm · L 134 mm · 重量 3 kg · PS³ 40 barg
• DN 20: Di 23 mm · DF 58 mm · L 134 mm · 重量 3.5 kg · PS³ 40 barg
• DN 25: Di 29 mm · DF 68 mm · L 134 mm · 重量 4 kg · PS³ 40 barg
• DN 32: Di 38 mm · DF 78 mm · L 144 mm · 重量 6 kg · PS³ 40 barg
• DN 40: Di 44 mm · DF 88 mm · L 144 mm · 重量 7 kg · PS³ 40 barg
• DN 50: Di 55 mm · DF 102 mm · L 146 mm · 重量 9 kg · PS³ 40 barg
• DN 65: Di 71 mm · DF 122 mm · L 148 mm · 重量 11 kg · PS³ 25 barg
• DN 80: Di 83 mm · DF 138 mm · L 148 mm · 重量 13 kg · PS³ 25 barg
• DN 100: Di 108 mm · DF 162 mm · L 148 mm · 重量 15 kg · PS³ 25 barg
• DN 125: Di 132 mm · DF 188 mm · L 158 mm · 重量 19 kg · PS³ 20 barg
• DN 150: Di 160 mm · DF 218 mm · L 174 mm · 重量 24 kg · PS³ 20 barg

材質とシールオプション

• 標準ガラス材質：強化ボロシリケートガラス。
• シール材：フラットガスケットは多数の材質から選択可能（ファイバー、PTFE（Teflon®）、NBR、novaphit® MST-XP、KlingerSil® C4400 等）。

技術仕様・認証

• 製品種別：ガラスリング式チューブサイトグラス、Type 671。
• 取付け：DIN EN 1092-1 規格フランジ用の中間フランジ設計。
• 公称寸法：DN 10–150。
• 公称圧力：PN 25 および PN 40（圧力能力は DN により異なる；DN ごとの PS³ 値は寸法表参照）。
• 標準最大使用圧力：小口径で最大 40 barg；大口径は仕様により 20–25 barg。
• 温度範囲（標準ボロシリケート）：最大 280 °C。
• 媒体：液体および気体。
• カスタマイズ：特注対応可能；シール材は50種類以上。
• 認証 / 品質承認：TÜV ISO 9001；TÜV SÜD（2014/68/EU 附属書 III）。
