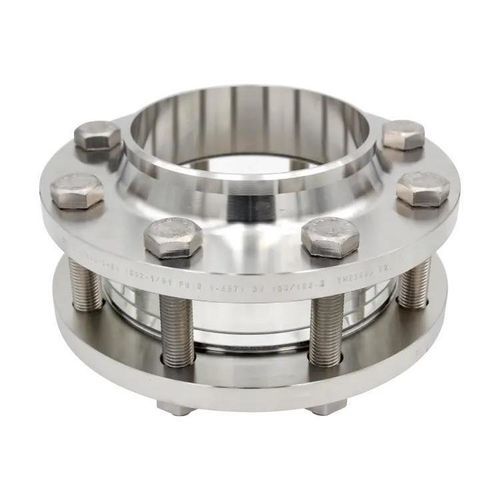

ホウケイ酸ガラス製のぞき窓 Type 640A

レベルインジケーター用産業用フランジ取り付け

管状視視窓 タイプ640A Class 150は、ASME B16.5に準拠したフランジ取付用に設計された中間管状視視窓です。コンパクトな設計により既存設備へのレトロフィットや狭い設置スペースに適し、作動圧力は最大約20 barg、温度は標準ホウケイ酸ガラスで最大280 °Cまで対応します。

公称寸法（NPS）

• ½″
• ¾″
• 1″
• 1 ¼″
• 1 ½″
• 2″
• 2 ½″
• 3″
• 4″
• 5″
• 6″
• 8″

圧力等級

• 150 lbs

温度オプション（標準選択）

• 80 °C
• 130 °C
• 150 °C
• 175 °C
• 180 °C
• 200 °C
• 280 °C

オプション

• FEP保護スクリーン／コーティング
• 特注寸法（長さ）

寸法および技術表（図面から抜粋）

• 対象公称寸法：NPS 1/2″ – 20″（図表は20″まで表示）
• 内径 (Di) [mm]: 16; 21; 27; 35; 41; 53; 63; 78; 102; 128; 154; 203; 255; 305; 336; 386; 437; 487
• 外径 (Da) [mm]: 35; 43; 51; 63; 73; 92; 105; 127; 157; 186; 216; 270; 324; 381; 413; 470; 534; 584
• 重量（ホウケイ酸ガラス）[kg] L = 50 mm: 0.09; 0.13; 0.18; 0.26; 0.34; 0.53; 0.77; 0.95; 1.34; 1.72; 2.16; 2.99; 3.77; 4.91; 5.2; 6.5; 8.5; 9.4
• 重量（アクリル）[kg] L = 50 mm: 0.04; 0.07; 0.09; 0.13; 0.17; 0.26; 0.33; 0.47; 0.66; 0.84; 1.06; 1.47; 1.85; 2.42; 2.67; 3.33; 4.36; 4.81
• 公称寸法別 最大使用圧力 (barg)（表抜粋）: 20; 20; 20; 20; 20; 20; 20; 20; 20; 19; 16; 15; 10; 10; 10; 10; 10; 10
• 材料別 代替 最大使用圧力（第2行 PS）: 19; 18; 16; 16; 16; 16; 16; 14; 14; 10; 10; 8; 8; 6; 6; 6; 6; 6
• 注記：1 = ホウケイ酸ガラス（標準）、2 = アクリルガラス；重量は L = 50 mm 備考；その他の材料、サイズ、長さ、フランジ規格は要問い合わせ

特長 / 技術仕様

• 型式：Type 640A
• メーカー：ACI Industriearmaturen GmbH
• フランジ取付：ASME B16.5 準拠 WN‑Flange Class 150 lbs RF 用に設計
• 最大使用圧力：公称寸法により最大約20 barg
• 標準ガラス材質：ホウケイ酸ガラス（最大280 °Cまで対応）
• 代替材質：アクリルガラス（軽量、圧力特性が異なる）
• 使用温度（標準）：最大280 °C（ホウケイ酸ガラス）
• 対象媒体：液体および気体
• 公称寸法範囲：NPS 1/2″ – 20″（寸法・重量は表参照）
• 利用可能なオプション：FEP保護スクリーン／コーティング、特注寸法・特別仕様
