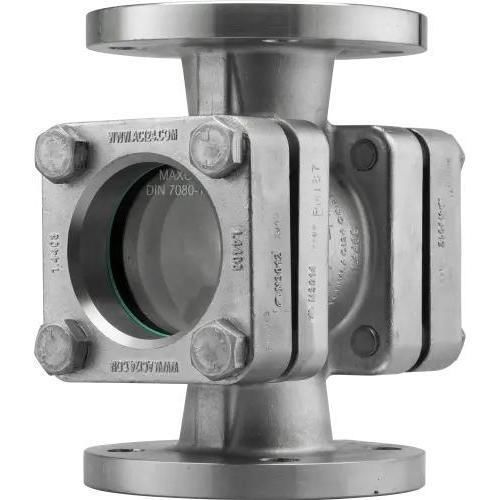

産業用のぞき窓 Type 550監視用ATEXステンレス製
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 産業用, 監視用, ATEX, ステンレス製, ホウケイ酸ガラス製, フランジ取り付け
- DN
最少: 15 mm
(0.6 in)最大: 200 mm
(7.9 in)- 温度
最少: -196 °C
(-321 °F)最大: 400 °C
(752 °F)- 圧力
最少: 10 bar
(145 psi)最大: 40 bar
(580 psi)
詳細
ACI製フローサイトグラス 型式550は、配管内の媒体を運転圧力下で目視監視するための産業用サイトグラスです。筐体はステンレス鋳材1.4408で製作され、DIN EN 1092-1準拠のフランジ間に取り付ける設計です。
主な特長
材料とバリエーション
保護コーティング・保護
オプション・付属品（工場組込み可）
寸法（DIN 11869に準拠した抜粋値）
クイック概要
技術仕様
主な特長
- 公称径：DN 15～DN 200
- 公称圧力：PN 10 / PN 16 / PN 25 / PN 40（最大40 barg）
- 温度範囲：-196 °C～+400 °C（ガラス・パッキンの選定に依存）
- 液体・気体媒体に適合
- フランジ接続：DIN EN 1092-1
材料とバリエーション
- 標準筐体材料：ステンレス鋳材 1.4408
- その他材料（要問合せ）：1.0619（鋳鋼）、Alloy C22 等
- ガスケット：主要メーカーの平パッキン（例：Frenzelit novaphit® MST XP、KlingerSil® C4400、Garlock Gylon®、PTFE（純・改質））
- 50種類以上のシール材を要望に応じて選択可能
保護コーティング・保護
- HALAR®コーティング
- FEPコーティング
- サイトグラス保護用ミカ（雲母）ディスク
オプション・付属品（工場組込み可）
- サイトグラスワイパー SGW（ブレード材：PTFE、シリコーン、EPDM）
- LED照明（ATEX対応版は要問合せ）
- 噴霧／洗浄装置
- PTFEローター
- 油脂フリー設計、シリコーンフリー仕様（クレーター試験含む）対応可
寸法（DIN 11869に準拠した抜粋値）
- DN 15 — D (PN16)=95, D (PN25)=95, D (PN40)=95, BL=130, D1=32
- DN 20 — D (PN16)=105, D (PN25)=105, D (PN40)=105, BL=150, D1=32
- DN 25 — D (PN16)=115, D (PN25)=115, D (PN40)=115, BL=160, D1=48
- DN 32 — D (PN16)=140, D (PN25)=140, D (PN40)=140, BL=180, D1=48
- DN 40 — D (PN16)=150, D (PN25)=150, D (PN40)=150, BL=200, D1=65
- DN 50 — D (PN16)=165, D (PN25)=165, D (PN40)=165, BL=230, D1=80
- DN 65 — D (PN16)=185, D (PN25)=165, D (PN40)=165, BL=290, D1=80
- DN 80 — D (PN16)=200, D (PN25)=185, D (PN40)=185, BL=310, D1=100
- DN 100 — D (PN16)=220, D (PN25)=200, D (PN40)=200, BL=350, D1=125
- DN 125 — D (PN16)=250, D (PN25)=235, D (PN40)=235, BL=400, D1=150
- DN 150 — D (PN16)=285, D (PN25)=270, D (PN40)=270, BL=480, D1=175
- DN 200 — D (PN16)=340, D (PN25)=360, D (PN40)=375, BL=600, D1=175
クイック概要
- 最大使用圧力：最大40 barg
- 温度範囲：-196 °C～+400 °C（用途に依存）
- 液体および気体媒体対応
- 公称径：DN 15–200
- 50種類以上のガスケット材を用意
- 工場組込み可能なアクセサリとオプション
- 事前試験済み / 認証品質（TÜV）
技術仕様
- 呼称：フローサイトグラス 型式550
- 筐体材料：ステンレス鋳材 1.4408（その他材料は要問合せ）
- フランジ規格：DIN EN 1092-1（PN 10 / PN 16 / PN 25 / PN 40）
- 公称径：DN 15 – DN 200
- 圧力等級：PN 10 / PN 16 / PN 25 / PN 40（最大40 barg）
- 温度範囲：-196 °C～+400 °C（ガラス・ガスケットに依存）
- ガスケットオプション：Frenzelit novaphit® MST XP；KlingerSil® C4400；Garlock Gylon®；PTFE等、50種以上
- オプションコーティング：HALAR®、FEP；ミカ保護ディスク
- 利用可能なアクセサリ：サイトグラスワイパーSGW、LED照明（ATEX対応は要問合せ）、噴霧装置、PTFEローター
- 認証：TÜV（ISO 9001および該当するモジュール/2014/68/EUの参照を製品ページに表示）
