産業用のぞき窓 Type 620

衛生衛生用途ステンレス製

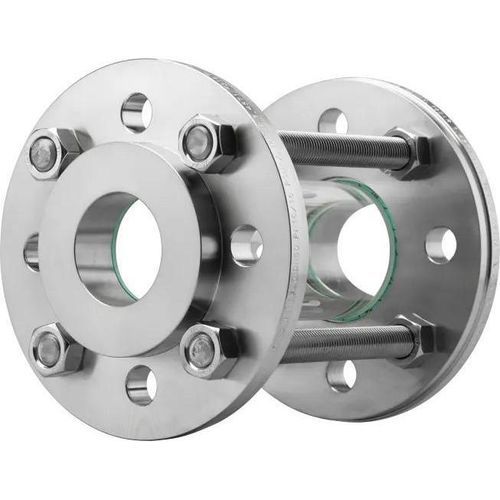

チューブ式サイトグラス Type 620 は、両側フランジで挟まれたボロシリケートガラス製シリンダーを介してプロセス媒体を360°観察できる視覚窓です。衛生的・産業用途向けに設計され、各種材質、圧力等級、寸法で提供されます。

主な製品特長

• ボロシリケートガラスシリンダーによる360°の視認（ボロシリケートガラス 3.3、DIN ISO 3585準拠）。
• フランジ接続はDIN EN 1092-1準拠。標準フランジはステンレス鋼 1.4571 (316Ti)。オプションでP265GHやHastelloy®、デュプレックス鋼等の特殊合金に対応（要問い合わせ）。
• フランジ・ガスケット・ガラスを精密に組み合わせることでほぼデッドスペースのない設計を実現し、衛生的に厳しい工程にも適合。
• シール材は幅広く選択可能（一般的な繊維系シールからPTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400 など）。
• 機械的保護オプション：PETg または穴あきプレート製の衝撃保護カバー、全長のカスタム製作が可能。
• 液体および気体媒体に適合。概要：最大約16 bar（公称径により異なる）、耐熱性最大300 °C、呼び径 DN 15 - DN 300、特注製作可能。

構造 / 主な構成部品

• ナット
• フランジ
• 貫通ボルト / ねじ棒
• ボロシリケートガラス製シリンダー
• ガスケット（多種素材から選択可能）

選択可能な仕様と温度

• 呼び圧力オプション：PN 10、PN 16。
• 温度定格（例 / 選択可）：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C。
• 衝撃保護カバーや全長のカスタムはご相談ください。

呼び径（DN）

• 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250（特注）、300（特注）

呼び径別寸法（抜粋）

• DN 15 — K: 65 mm; DF: 41 mm; D: 95 mm; PS: 16 bar
• DN 20 — K: 75 mm; DF: 54 mm; D: 105 mm; PS: 16 bar
• DN 25 — K: 85 mm; DF: 64 mm; D: 115 mm; PS: 16 bar
• DN 32 — K: 100 mm; DF: 74 mm; D: 145 mm; PS: 16 bar
• DN 40 — K: 110 mm; DF: 84 mm; D: 150 mm; PS: 16 bar
• DN 50 — K: 125 mm; DF: 98 mm; D: 175 mm; PS: 16 bar
• DN 65 — K: 145 mm; DF: 118 mm; D: 195 mm; PS: 10 bar
• DN 80 — K: 160 mm; DF: 134 mm; D: 200 mm; PS: 10 bar
• DN 100 — K: 180 mm; DF: 154 mm; D: 225 mm; PS: 10 bar
• DN 125 — K: 210 mm; DF: 184 mm; D: 250 mm; PS: 8 bar
• DN 150 — K: 240 mm; DF: 208 mm; D: 295 mm; PS: 7 bar
• DN 200 — K: 295 mm; DF: 264 mm; D: 345 mm; PS: 5 bar
• DN 250（特注） — K: 350 mm; DF: 320 mm; D: 400 mm; PS: 4 bar
• DN 300（特注） — K: 410 mm; DF: 370 mm; D: 460 mm; PS: 4 bar

技術仕様

• 型式 / タイプ：Type 620
• ガラス：ボロシリケートガラス 3.3（DIN ISO 3585）
• 標準フランジ材質：ステンレス鋼 1.4571 (316Ti)；代替：P265GH；特殊合金は要問い合わせ（Hastelloy®、デュプレックス等）
• 呼び径：DN 15 - DN 300（特注サイズ/長さは要相談）
• 公称圧力：PN 10 / PN 16（小径では最大16 bar、寸法表参照）
• 最大使用温度：構成により最大300 °C
• シール：PTFE (Teflon®)、NBR、novaphit® MST-XP、KlingerSil® C4400、繊維材料等、50種以上から選択可能
• オプション：衝撃保護カバー（PETgまたは穴あきプレート）、全長カスタム、材質および合金仕様のカスタム対応
