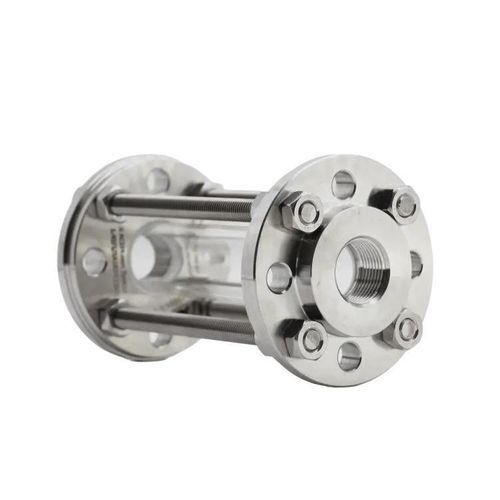

産業用のぞき窓 Type 622

監視用衛生用途ステンレス製

製品概要

ACIのチューブ型視窓 タイプ622は、2つのフランジ間に収められたホウケイ酸ガラスのシリンダーによりプロセス媒体を360°で視認できます。配管や装置での目視監視用に設計され、DIN EN ISO 228-1に準拠した内ねじで供給され、液体および気体媒体に適しています。

主な特長

• ホウケイ酸ガラスシリンダーによる360°視認（ホウケイ酸ガラス3.3、DIN ISO 3585）。
• 標準フランジはステンレス鋼1.4571（316Ti）；オプションでP265GH、Hastelloy®、デュプレックス鋼などの材料対応可。
• 平パッキン材は多数（>50）から選択可能：繊維、PTFE（テフロン®）、NBR、novaphit® MST‑XP、KlingerSil® C4400等、媒体・温度・圧力に応じて選定。
• ほぼ死腔のない設計で衛生的要件の高い工程に適合。
• 高い機械的リスクのある箇所向けに衝撃保護（PETg製カバーまたは有孔板）をオプションで用意。
• 最大作動圧力 16 barg、構成により最大300 °Cまでの耐熱性を確保。

選択可能なサイズ、定格およびオプション

• 呼び径（NPS）：3/8" 、1/2" 、3/4" 、1" 、1 1/2" 、2" 。
• 定格圧（PN）：16（最大作動圧力 16 bargまで）。
• 温度定格：80 °C、130 °C、150 °C、175 °C、180 °C、200 °C、280 °C、300 °C（構成により異なる）。
• カスタマイズ：特注長さ、PETgまたは有孔板製の衝撃保護、他フランジ規格や材料の対応は要問い合わせ。

仕様

• ガラス材質：ホウケイ酸ガラス 3.3（DIN ISO 3585）。
• 標準フランジ材質：ステンレス鋼 1.4571（316Ti）；オプション：P265GH、Hastelloy®、デュプレックス鋼、その他合金（要問い合わせ）。
• ねじ：DIN EN ISO 228-1 に準拠した内ねじ。
• 適用媒体：液体および気体。
• 最大使用圧力：構成とサイズにより最大 16 barg（PN 16）。
• 最大温度（構成およびパッキン材に依存）：最大 300 °C。
• シール：広範な材質（>50）から選べる平パッキン（PTFE、NBR、novaphit® MST‑XP、KlingerSil® C4400、繊維パッキン等）。
• オプション：特注長さ、衝撃保護（PETg または 有孔板）、特殊材質は要相談。
• 呼び径ごとの寸法・重量：
  • 3/8" — D = 95 mm；重量 = 2.3 kg；PS = 16 barg
  • 1/2" — D = 95 mm；重量 = 2.3 kg；PS = 16 barg
  • 3/4" — D = 105 mm；重量 = 2.9 kg；PS = 16 barg
  • 1" — D = 115 mm；重量 = 3.5 kg；PS = 16 barg
  • 1 1/2" — D = 150 mm；重量 = 6.2 kg；PS = 16 barg
  • 2" — D = 175 mm；重量 = 8.2 kg；PS = 16 barg
• その他のサイズ、長さ、フランジ規格はお問い合わせください。
