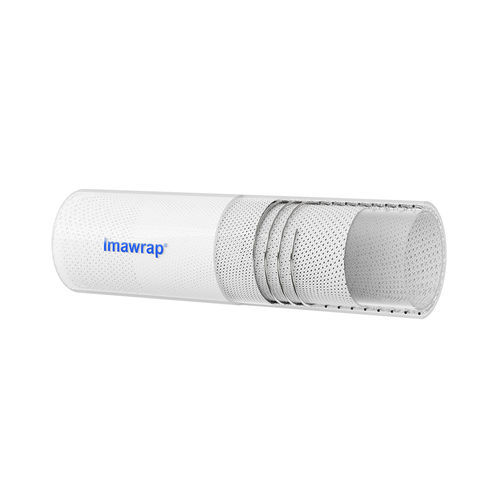

飲料用ホース Imawrap®シリコン高圧移動用
お気に入りに追加する
商品比較に追加する
特徴
- 使用目的
- 飲料用
- 素材
- シリコン
- 応用
- 高圧, 移動用, 食品用, 化粧品産業用, 製薬用途, プロセス
- 内径
最少: 6 mm
(0.236 in)最大: 100 mm
(3.937 in)- 外径
最少: 13 mm
(0.512 in)最大: 112 mm
(4.409 in)- 温度
最少: -80 °C
(-112 °F)最大: 180 °C
(356 °F)
詳細
製品概要
Imawrap®は、白金架橋シリコーンのマンドレル巻き吸引ホースで、4層のポリエステル繊維補強およびSS 316のヘリカルワイヤーを備えています。半液体および液体の高圧移送用途向けに設計されており、バイオ医薬、製薬、食品、飲料、化粧品の工程で使用可能で、狭小スペースでの配設に対応する良好な曲げ半径を提供します。
製造と材料
ISOクラス7のクリーンルームで製造。内層は低揮発性の白金架橋シリコーン樹脂で、抽出物試験（TOXIKON base E&L試験）済み、NSF-51食品用樹脂基準に適合しています。外層は色分け対応が可能で、交差汚染防止に役立ちます。
供給形態と継手
ご希望の長さで、SS 316Lトライクランプ、BSP継手およびその他の標準継手付き／無しで供給可能です。高圧の液体移送および真空用途に適しています。
用途
認証
主な特長
標準サイズ（表）
# | PART NO. | 寸法（mm）（ID x OD） | 寸法（inch）（ID） | 最大使用圧力（bar）@ 27°C | 最小破裂圧力（bar）@ 27°C | 曲げ半径（mm） | 真空 Hg @ 27°C（mm）
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P
技術仕様
Imawrap®は、白金架橋シリコーンのマンドレル巻き吸引ホースで、4層のポリエステル繊維補強およびSS 316のヘリカルワイヤーを備えています。半液体および液体の高圧移送用途向けに設計されており、バイオ医薬、製薬、食品、飲料、化粧品の工程で使用可能で、狭小スペースでの配設に対応する良好な曲げ半径を提供します。
製造と材料
ISOクラス7のクリーンルームで製造。内層は低揮発性の白金架橋シリコーン樹脂で、抽出物試験（TOXIKON base E&L試験）済み、NSF-51食品用樹脂基準に適合しています。外層は色分け対応が可能で、交差汚染防止に役立ちます。
供給形態と継手
ご希望の長さで、SS 316Lトライクランプ、BSP継手およびその他の標準継手付き／無しで供給可能です。高圧の液体移送および真空用途に適しています。
用途
- バイオ医薬プロセスライン
- 製薬製造工程
- 真空移送システム
- バイオリアクターの供給・返送ライン
- 化粧品・食品・飲料の製造工程
認証
- 内層のTOXIKON base E&L試験結果あり
- 樹脂内層のNSF-51認証
- US FDA 21 CFR 177.2600（食品接触）適合
- USP Class VI適合
- ISO 10993適合
- RoHS適合（規制対象重金属不使用）
- フタル酸エステル / ビスフェノール / 揮発性可塑剤不使用
- TSE/BSE認証（動物由来材料不使用）
主な特長
- 配管スペースの限られた場所でも配設可能な良好な曲げ半径
- サイズ：1/4"〜6"径（下記標準サイズ参照）
- 低揮発性の白金架橋シリコーン製
- NSF-51認証のシリコーン樹脂内層
- 真空用途に対応
- 折れにくい設計
- 使用温度範囲：-80°C〜+180°C
- オートクレーブ、CIP、SIPによる滅菌が可能
- 色分け対応で交差汚染防止が可能
- 無臭・無味
- FDA 21 CFR、USP Class VI、European Pharmacopoeia 3.1.9に準拠
標準サイズ（表）
# | PART NO. | 寸法（mm）（ID x OD） | 寸法（inch）（ID） | 最大使用圧力（bar）@ 27°C | 最小破裂圧力（bar）@ 27°C | 曲げ半径（mm） | 真空 Hg @ 27°C（mm）
1 | 0613WP | 6 x 13 | 1/4" | 18.5 | 38 | 60 | 760
2 | 0916WP | 9 x 16 | 11/32" | 18.0 | 38 | 70 | 760
3 | 1220WP | 12 x 20 | 1/2" | 16.0 | 34.0 | 80 | 760
4 | 1624WP | 16 x 24 | 5/8" | 14.0 | 34 | 90 | 760
5 | 1927WP | 19 x 27 | 3/4" | 12.0 | 34.0 | 100 | 760
6 | 2535WP | 25 x 35 | 1" | 10.5 | 32.0 | 120 | 760
7 | 3242WP | 32 x 42 | 1 1/4" | 10.0 | 32.0 | 180 | 500
8 | 3850WP | 38 x 50 | 1 1/2" | 10.0 | 30.0 | 220 | 400
9 | 5062WP | 50 x 62 | 2" | 8.0 | 24.0 | 300 | 300
10 | 6476WP | 64 x 76 | 2 1/2" | 6.0 | 18.0 | 350 | C/P
11 | 7587WP | 75 x 87 | 3" | 5.0 | 15.0 | C/P | C/P
12 | 100112WP | 100 x 112 | 4" | 5.0 | 15.0 | C/P | C/P
技術仕様
- 製品名：Imawrap®
- 構造：白金架橋シリコーンのマンドレル巻きホース
- 補強：4層ポリエステル布 + SS 316 ヘリカルワイヤー
- 内層：白金架橋シリコーン樹脂（NSF-51）、抽出物試験済み
- 製造環境：ISOクラス7クリーンルーム
- 温度範囲：-80°C〜+180°C
- 滅菌：オートクレーブ対応、CIP & SIP対応
- 対応継手：SS 316L トライクランプ、BSP継手およびその他標準継手
- サイズ範囲：1/4"〜6"径（上記標準サイズ）
- 適用：高圧液体移送および真空用途
- 適合基準：FDA 21 CFR 177.2600、USP Class VI、ISO 10993、RoHS
- 特長：低揮発性シリコーン、折れにくい、無臭・無味、色分け可能
