蒸気用ホース Imawrap-C™

シリコン高圧用移動用

製品概要

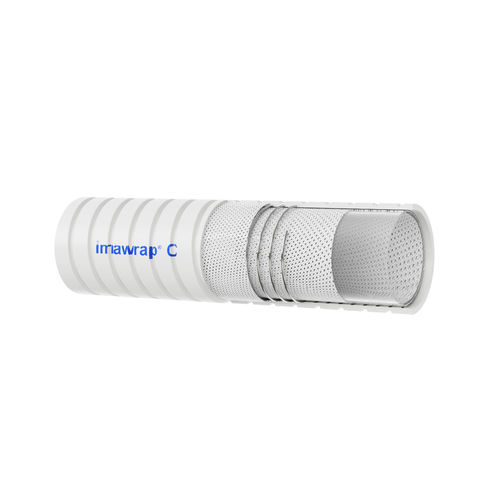

Imawrap-C™ は内面が滑らかなプラチナ硬化シリコーンホースで、SS316L のヘリカルワイヤーと高品質ポリエステル生地4層の巻き付け構造、及びシリコーン製の連続波形外被を備えています。複数層のポリエステルが破裂圧力を向上させます。本製品は高い曲げ耐性と高圧蒸気の移送が求められる医薬品・バイオテック用途に適しています。

用途

• 医薬品プロセッシング
• 食品加工
• ロードセル用途
• CIP、WFI の移送
• バルク粉体の移送
• 化粧品および超純水の移送
• 高圧蒸気移送用途

認証

• 内ライナーに関する Toxikon ベースの E&L 試験報告書あり
• 樹脂ライナーに対する NSF-51 認証
• 米国 FDA 21 CFR 177.2600 食品グレード基準に適合
• USP クラス VI に適合
• ISO 10993-1 に適合
• RoHS；フタル酸エステル / ビスフェノール / 揮発性可塑剤 不使用；TSE / BSE 認証
• 動物由来材料不使用の証明
• USFDA DMF 登録 #26201
• 完全なバリデーションパッケージは要望に応じて提供

主な特長

• 高い作業圧力定格により安全な材料移送を実現
• 高真空用途にも対応する設計
• 優れた柔軟性と耐折り曲げ性
• ロットトレーサビリティ対応
• 温度範囲：-55 °C ～ 220 °C
• SS316L トライクローバー継手対応可能
• オートクレーブ、CIP、SIP による滅菌対応；エチレンオキサイドおよびガンマ線滅菌に適合

標準寸法（カタログ）
# | CATALOGUE NO. | SIZE IN MM (ID x OD) | SIZE IN INCH (ID) | MAX WORKING PRESSURE (IN BAR) @ 27°C | MIN BURST PRESSURE (IN BAR) @ 27°C | MIN BEND RADIUS IN (MM) | VACUUM Hg @ 70°F/27°C (IN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

特性 / 技術仕様

• 内ライナー：プラチナ硬化シリコーン（内面滑らか）
• 補強：SS316L ヘリカルワイヤー
• 補強巻き：高品質ポリエステル生地 4 層
• 外被：シリコーン連続波形カバー
• 温度範囲：-55 °C ～ 220 °C
• 典型的な滅菌方法：オートクレーブ、CIP、SIP、エチレンオキサイド、ガンマ線
• 選択可能な端末：SS316L トライクローバー端末
• トレーサビリティ：ロット単位で追跡可能
• 適合性：US FDA 21 CFR 177.2600、USP クラス VI、ISO 10993-1、NSF-51（樹脂ライナー）、RoHS、指定有害可塑剤不使用
• 想定用途：高圧蒸気移送、医薬品、バイオテック、食品、超純水、CIP/WFI、バルク粉体移送、ロードセル用途
