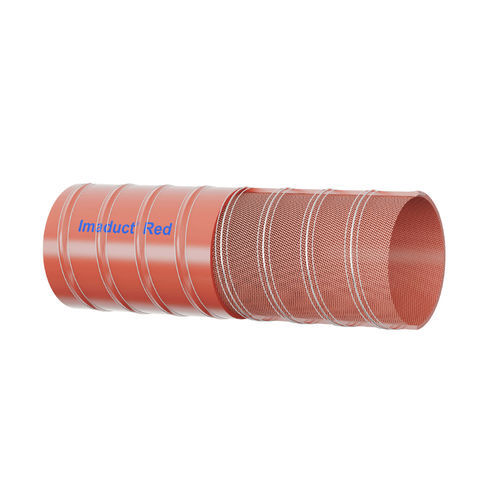

フレキシブルダクト ImaDuct™

スパイラル円形円形

製品説明
両面にシリコーンゴムを塗布した高品質のガラス繊維布で構成されたダクト用フレキシブルホース。内部には螺旋状のステンレス鋼ワイヤが埋め込まれており、構造上の補強を行います。外側はシリコーンコーティングと追加のガラス繊維巻きで熱・摩耗保護が施されています。

用途

• 陶器用窯や産業用炉からの高温空気の排気。
• 航空機・ヘリコプターのコックピットや各種車両の換気・空調システム。
• 高温ガス処理が必要なホットエアオーブンの排気および煙の排出。

認証

• USFDA 21 CFR 177.2600 準拠
• EU 指令 2015/863 準拠

主な特長

• 高温空気や煙を含む各種ガスに適合。
• 使用温度範囲：+70°C ～ +300°C。
• 両面シリコーンコーティングのガラス繊維布により熱的安定性と表面保護を確保。
• 内部に螺旋状ステンレスワイヤを配置し、形状保持と支持を実現。
• ピッチの狭い螺旋設計で高い柔軟性と効率的な換気を実現。
• 小さい曲げ半径、折れにくく、360°まで曲げ可能。
• 油、溶剤、オゾン、水、菌類に対して耐性あり。

色

• 赤
• 白
• 透明

標準サイズ

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | 最大使用圧力: 2.6 bar @27°C | 最低破裂圧力: 400 bar @27°C | 最小曲げ半径: 64 mm | 真空 Hg @70°F/27°C: 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | 最大使用圧力: 2.6 bar @27°C | 最低破裂圧力: 400 bar @27°C | 最小曲げ半径: 64 mm | 真空: 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | 最大使用圧力: 2.5 bar @27°C | 最低破裂圧力: 350 bar @27°C | 最小曲げ半径: 84 mm | 真空: 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | 最大使用圧力: 2.3 bar @27°C | 最低破裂圧力: 300 bar @27°C | 最小曲げ半径: 102 mm | 真空: 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | 最大使用圧力: 2.1 bar @27°C | 最低破裂圧力: 270 bar @27°C | 最小曲げ半径: 121 mm | 真空: 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | 最大使用圧力: 2.0 bar @27°C | 最低破裂圧力: 250 bar @27°C | 最小曲げ半径: 141 mm | 真空: 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | 最大使用圧力: 1.9 bar @27°C | 最低破裂圧力: 250 bar @27°C | 最小曲げ半径: 160 mm | 真空: 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | 最大使用圧力: 1.5 bar @27°C | 最低破裂圧力: 170 bar @27°C | 最小曲げ半径: 199 mm | 真空: 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | 最大使用圧力: 1.3 bar @27°C | 最低破裂圧力: 125 bar @27°C | 最小曲げ半径: 237 mm | 真空: 5 mm

仕様 / 技術仕様

• 材質：両面にシリコーンゴムコーティングを施したガラス繊維布。
• 補強：ホース内部に螺旋状（ヘリカル）ステンレスワイヤを配置。
• 使用温度範囲：+70°C ～ +300°C。
• 対応媒体：高温空気や煙を含む各種ガス。
• 機械的特性：ピッチの狭い螺旋で柔軟な排気、最小曲げ半径、折れにくい構造；360°まで曲げ可能。
• 化学/環境耐性：油、溶剤、オゾン、水、菌類に耐性あり。
• 使用可能色：赤、白、透明。
• 標準サイズおよび対応する使用/破裂圧力、曲げ半径は上記参照。
