高純度液体ホース Imaweld®

酸用ポリエステルTPE

製品概要

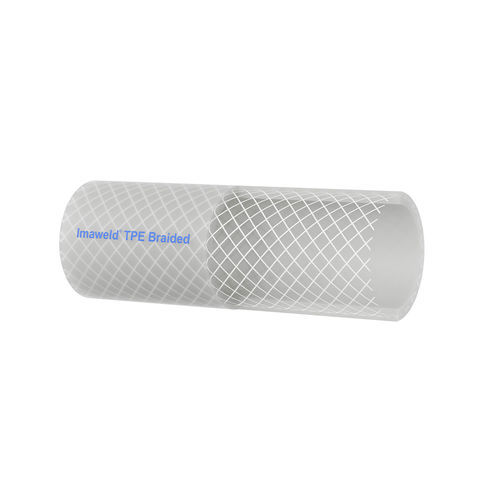

Imaweld® TPEブレードチューブは、非強化の熱可塑性チューブと比較して高い圧力性能や耐破裂性能が求められるバイオ医薬および医療用流体移送用途向けに開発された、ポリエステル編組補強を有する熱可塑性エラストマー（TPE）製の編組チューブです。原材料から完成品までの工程を管理したISOクラス7クリーンルームで製造・梱包され、動物由来成分不使用（ADCF）の配合が採用されています。編組による機械的補強により、膨張制御と耐圧性の向上を図っています。

特長

• プロセス要件に合わせて内径・外径の幅広いレンジを持つ複数のTPE編組タイプを提供
• 原材料から製品完成までISOクラス7クリーンルームで管理された製造工程を実施

適合性と認証

• ISO 10993-5（細胞毒性、in vitro）
• ISO 10993-3（遺伝毒性）
• ISO 10993-4（溶血性）
• ISO 10993-11（全身毒性、in vivo）
• USP Class VI
• USP 87
• FDA 21 CFR 177.2600
• フタル酸エステル不使用
• ROHS対応
• Extractable & Leachable試験結果あり

主な機能

• バイオ医薬グレードの材料およびプロセス
• 非編組の熱可塑性チューブに比べて高い破裂圧力
• 最小曲げ半径の改善された超柔軟性
• オートクレーブ可能およびガンマ滅菌対応
• 使用温度範囲：-40°C〜135°C
• キンク耐性
• 酸・アルカリに対する優れた耐性
• BPOGのExtractable試験レポートあり
• 迅速な納期対応
• 衛生的なTri-Clover継手オプションあり

標準サイズ（表）
# | PART NO. | ID in Inch (mm) | OD in Inch (mm) | Working Pressure (in Bar) | Minimum bend radius (in mm) | Coil length (in meter)
1 | 06-13-IWB | 0.237 (6) | 0.512 (13) | 7.58 | 38 | 25
2 | 09-16-IWB | 0.354 (9) | 0.63 (16) | 5.5 | 63.5 | 25
3 | 12-20-IWB | 0.472 (12) | 0.787 (20) | 8.96 | 76 | 25
4 | 16-24-IWB | 0.629 (16) | 0.944 (24) | 7.58 | 100 | 15
5 | 19-29-IWB | 0.748 (19) | 1.106 (27) | 7.58 | 140 | 15

仕様

• Brand: Imaweld®
• 製品ファミリー：TPEブレードチューブ
• 材質：ポリエステル編組補強を施した熱可塑性エラストマー（TPE）
• クリーンルーム製造：ISOクラス7
• 樹脂：動物由来成分不使用（ADCF）
• 生体適合性および規制：ISO 10993シリーズ、USP Class VI、USP 87、FDA 21 CFR 177.2600
• フタル酸エステル不使用およびROHS対応
• 滅菌：オートクレーブ可能、ガンマ滅菌対応
• 温度範囲：-40°C〜135°C
• 特性：超柔軟、曲げ半径改善、非編組チューブより高い破裂圧力、キンク耐性、酸・アルカリ耐性に優れる
• 装着可能な継手：衛生用Tri-Clover継手オプションあり
• リール長さおよび型番：上記の標準サイズ表を参照
