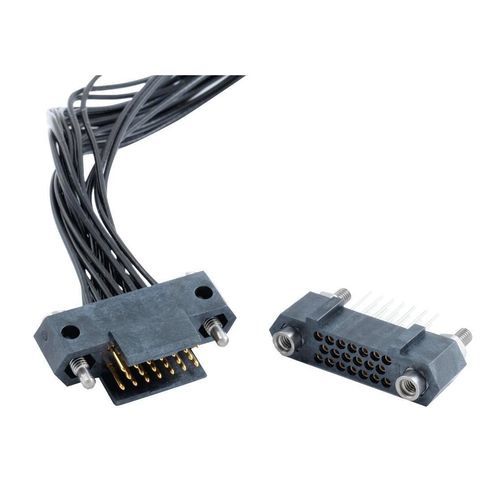

データ用コネクター HDAS

電線対基板圧着航空産業用

概要 Amphenol Socapex の HDAS 圧着型 PCB コネクタは、MIL‑DTL‑55302 準拠のモジュラー式ケーブル→基板ソリューションで、民間・軍事航空、宇宙、防衛などの過酷環境向けに設計されています。1.905 mm (0.075") の階段状高密度グリッドにより基板面積を削減し、柔軟なコンタクトとハーネス構成を実現します。

主な特長

• 11〜77 接点の HDAS プラグ（6 サイズ）を用意、ハイブリッド版や圧着コンタクト対応。
• ストレートスルーホール、SMT、プレスフィットの各レセプタクルと組合せ可能。
• MIL‑DTL‑55302 要件を満たすまたは上回る性能。
• Harness‑In‑The‑Box による拡張ハーネス/構成オプションに対応。

用途

• 民間および軍用航空機
• 電子機器／組み込みシステム
• C5ISR や防衛プラットフォーム
• 適切な材料使用時の宇宙／真空用途

技術情報

• 製品メリット：1.905 mm の階段状グリッドによる高密度でコンパクトなシステム配置が可能；多様な接点数と実装オプション。
• 製品仕様：圧着版の対応電線サイズ：AWG 22〜AWG 28。
• 電気的特性：信号接点あたり 4.5 A；海面上での耐電圧 750 Vrms；絶縁表面間距離（クリーぺージ）1.2 mm。
• 環境特性：嵌合サイクル 500 回；動作温度範囲 −65 °C 〜 +150 °C。
• 材料・めっき：RoHS 準拠版あり；宇宙用途向けに NASA/ESA のアウトガス要件に適合する材料を提供可能。

追加情報

• 最大 3 列、11〜77 接点をカバーする 6 サイズをラインナップし、システムレベルでの柔軟な構成を実現。
• 本ページに表示されている構成例の品番：HDASE102YD004。

技術仕様

• シリーズ / 表記：HDAS
• グリッドピッチ：1.905 mm (0.075") 階段状
• 使用可能接点数：11〜77 接点（6 サイズ、最大 3 列）
• 対応電線サイズ（圧着版）：AWG 22〜AWG 28
• 信号接点あたり電流：4.5 A
• 耐電圧：750 Vrms（海面）
• クリーぺージ（沿面距離）：1.2 mm
• 嵌合回数：500 回
• 動作温度：−65 °C 〜 +150 °C
• 規格：MIL‑DTL‑55302 準拠または上回る性能
• 環境適合：RoHS 対応版あり；宇宙用途向けに NASA/ESA アウトガス適合材料あり
• ページ上の品番例：HDASE102YD004
