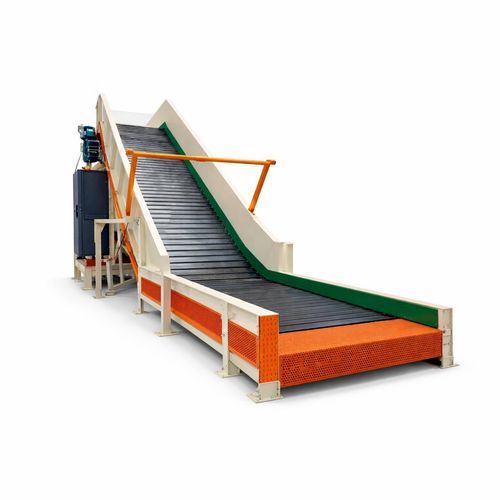

チェーンコンベヤー AQ series

縦型傾斜運搬管理用

概要
スチールスラット（板継）コンベヤは、重量物やかさばる材料の搬送向けに設計されています。補強構造と着脱可能な鋼製フレームにより、メンテナンスが容易で、厳しい工業用途でも継続的な運転が可能です。

仕様
中心間距離: 幅400〜1400 mmの場合 最大140 m；幅2200 mmの場合 最大75 m
チェーンピッチ（mm）：75、125、160、200、250、300
コンベヤ幅（mm）：400、600、800、1000、1200、1400、1500、1600、1800、2000、2200
型式シリーズ：AQ-T / AQ-TG / AQ-TV / AQ-TP

フライト種別 / 強度クラス
フライト種別 | 強度クラス
スチールフライト | PS100
ステンレスフライト | PS125
ゴムコーティングフライト | PS200

搬送材料

• プラスチック
• 木材
• 紙 / 段ボール
• 一般廃棄物（MSW）
• アルミニウム / 缶
• タイヤ
• 製鋼所向け材料
• 複合材料

型式と代表的用途

• AQ-T Steel：重量物の連続搬送や高温環境での使用に適し、様々な工業プロセスで安定した性能を発揮します。
• AQ-TV Vertical：設置面積が限られる場合の大量搬送に最適。急勾配（70°超）での運転が可能で高所へ搬送できます。
• AQ-TG Rubber-Coated：高耐久のゴムライニングによりシール性の高い搬送を実現し、保護された状態で連続運転が可能です。
• AQ-TP Heavy-Duty：非常に高い荷重能力と極めて堅牢な構造を持ち、製紙工場、製鋼所、セメント工場などの過酷な用途向けに設計されています。

主要コンポーネントと特徴

• チェーンおよびスプロケット
• チェーンガイドレール
• ゴムライニング仕様（ゴムコーティングフライト）
• 材質保持ガイド
• フライトおよび耐衝撃支持ベッド
• 直角減速機付電動機
• 油圧潤滑ユニット

技術仕様

• 中心間距離: 幅400〜1400 mmの場合 最大140 m；幅2200 mmの場合 最大75 m
• チェーンピッチ（mm）：75、125、160、200、250、300
• コンベヤ幅（mm）：400、600、800、1000、1200、1400、1500、1600、1800、2000、2200
• 型式／シリーズ：AQ-T、AQ-TG、AQ-TV、AQ-TP
• フライト種別と強度クラス：PS100（スチール）、PS125（ステンレス）、PS200（ゴムコーティング）
• 対応搬送材：プラスチック、木材、紙／段ボール、MSW、アルミニウム／缶、タイヤ、製鋼所材、複合材
• 主なオプション：ゴムライニング、コンテインメントガイド、チェーン／スプロケット選定、潤滑ユニット、直角減速機付モータ
