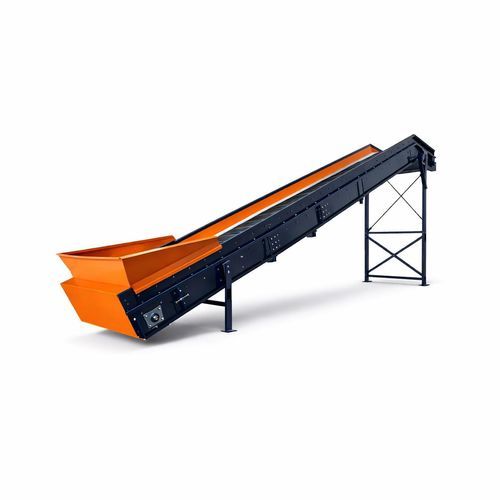

モジュール式コンベアベルト AQ series

連続滑らかな仕上げカーブ状

概要
産業環境での効率的かつ信頼性の高い材料搬送を目的に設計されています。モジュラー式フレームにより運用要件に応じた長さの素早い調整が可能で、容易に取り外せるボルト接合により保守時間を短縮します。駆動ユニットは0.75～30 kWの範囲で、必要な性能を確保しつつエネルギー消費を最適化します。Plug & Playシステムにより設置と立ち上げを簡素化し、多用途で実用的なコンベヤを実現します。

仕様
センタ間距離

• ベルト幅400 / 600 / 800 / 1000 mmの場合 最大250 mまで
• ベルト幅2400 mmの場合 最大25/30 mまで

ベルト幅 (mm)

• 400
• 600
• 800
• 1000
• 1200
• 1400
• 1600
• 2000
• 2400

ドラム直径 (mm)

• 220
• 240
• 260
• 300
• 320
• 340
• 360

ベルトモデル

• AQ-G / AQ-GL / AQ-GSP

搬送物

• プラスチック
• ガラス
• 紙 / 段ボール
• 一般廃棄物 (MSW)
• コンポスト
• タイヤ
• 骨材 / 建設資材
• アルミニウム / 缶
• 製鋼業向け材料
• 砂
• 粘土
• 木材

タイプ

• AQ-GSP シェブロンベルト: 砂利や粉体などのバルク材を要求の厳しい用途でも確実に搬送するための優れたトラクションと耐摩耗性を提供します。メンテナンス性にも優れています。
• AQ-G スムースベルト: 滑らかな搬送と良好な耐摩耗性を実現し、保守を低減します。モジュラー構造と安全機構を備えます。
• AQ-GL クリートベルト: 重量物や軽量物の安定した搬送用に設計されており、横型のクリートと高グリップ表面により滑りを抑えます。
• AQ-GL/D ダブルインクライン: 低床機械からの回収や高い傾斜での効率的搬送に適しています。
• AQ-GSP/E 建設向け: 現場向けに設計され、耐候性があり、統合安全機構を備えて保守が容易です。
• AQ-GL/DA: 上部曲線を備えたダブルインクラインのゴムベルトで、複雑なレイアウトでの材扱いを最適化します。

主要コンポーネントと特長

• 材料保持スカート
• ギアードモーター (0.75～30 kW)
• 調整可能なベルトスクレーパー
• リターンローラ
• 回転ブラシ
• 非磁性 AISI 304 ステンレス製セクション
• 長さの迅速な調整を可能にするモジュラーフレーム
• 保守時間を最小化する容易に取り外し可能なボルト接合
• Plug & Playによる設置・立ち上げ

技術仕様

• 駆動ユニット出力範囲: 0.75～30 kW
• 長さを素早く調整できるモジュラーフレーム
• 保守時間を短縮するボルト式分解構造
• センタ間距離: 幅400–1000 mmで最大250 m、幅2400 mmで最大25/30 m
• 利用可能なベルト幅: 400、600、800、1000、1200、1400、1600、2000、2400 mm
• 利用可能なドラム直径: 220、240、260、300、320、340、360 mm
• ベルトシリーズ: AQ-G、AQ-GL、AQ-GSP
• 対応搬送物: プラスチック、ガラス、紙/段ボール、MSW、コンポスト、タイヤ、骨材、アルミ/缶、鋼材、砂、粘土、木材
• 利用可能なアクセサリ: コンテインメントスカート、スクレーパー、ローラ、回転ブラシ、非磁性セクション
