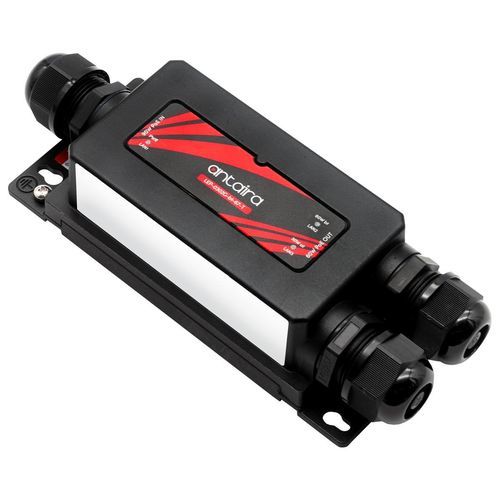

イーサネット延長 LEP-0302G-bt-67-T

産業用IP67PoE

紹介
Antaira TechnologiesのLEP-0302G-bt-67-Tは、多用途のPower over Ethernet（PoE）アプリケーション向けに設計された、IP67規格の産業用イーサネットエクステンダーです。1ポートのIEEE 802.3bt 90W PoE入力を備えています。出力には、単一の60WギガビットIEEE 802.3bt PSEポートまたは2つのIEEE 802.3af/at 30Wポートを提供できます。このPoEエクステンダーは、PoEの全体距離を追加の100メートル延長し、最大200メートルの到達距離を実現できます。最大4つの他の屋外PoE++エクステンダーとデイジーチェーン接続することで、総距離を最大500メートルまで延長できますが、PoE予算は削減されます。

特徴

• bt PoEで駆動
• 3*10/100/1000BASE-TXギガビットRJ45をサポートし、2*PoE Out（2*PoE+で30W / 15Wまたは1*PoE++で60W）
• IEEE 802.3af/at/bt PoE++準拠
• 2*PoE+ポートアウトで最大30ワットを提供
• 1*PoE++ポートアウトで最大60ワットを提供
• PoE++距離を100m延長し、合計200mに
• 距離と使用するデバイスの数に基づいて、全体のPoE電力予算を削減して最大4台のデバイスをデイジーチェーン接続
• 壁/パネル/棚に取り付け可能
• 耐水性ケーブルグランド
• UV耐性のある全天候型屋外イーサネットケーブルと一緒に使用することをお勧めします
• 動作温度：-40°Cから75°C
• 5年間の保証

パッケージ内容

• LEP-0302G-bt-67-T
• クイックインストールガイド
• LEP-0302G-bt-67-T
• 3 x ケーブルグランド
• 壁取り付けキット
• レンチ

技術仕様

• 技術
  IEEE標準
  • IEEE 802.3 10BASE-Tイーサネット
  • IEEE 802.3u 100BASE-Tファストイーサネット
  • IEEE 802.3ab 1000BASE-Tギガビットイーサネット
  • IEEE 802.3xフロー制御とバックプレッシャー
  • IEEE 802.3af Power over Ethernet
  • IEEE 802.3at Power over Ethernet plus
  • IEEE 802.3bt Power over Ethernet plus plus
  処理タイプ：ストアアンドフォワード
  プロトコル：CSMA/CD
  フロー制御：IEEE 802.3xフロー制御、バックプレッシャーフロー制御
• パフォーマンス
  MACテーブルサイズ：2K
  ジャンボフレーム：9.0Kバイト
  メモリバッファ：1Mビット
  転送速度：
  • イーサネットポートで14,880pps
  • ファストイーサネットポートで148,800pps
  • ギガビットイーサネットポートで1,488,000pps
  スイッチングアーキテクチャ：バックプレーン（スイッチングファブリック）：6Gbps
• イーサネットインターフェース
  イーサネットポート数：3ポート
  10/100/1000 BASE-T(X)：3ポート
  PoEポート：2ポート（2*PoE+で30W / 15Wまたは1*PoE++で60W）
  PoEピン割り当て：
  • LAN1：ピン1、2、3、4、5、6、7、8に対してV-、V-、V+、V+、V+、V+、V-、V-
  • LAN2：ピン1、2、3、4、5、6、7、8に対してV-、V-、V+、V+、V+、V+、V-、V-
  • LAN3：1、2、3、6に対してV-、V-、V+、V+
• その他のインターフェース
  LEDインジケーター：PoE In、PoE Out
• 機械的特性
  ハウジング：金属、IP67保護
  取り付け：壁/パネル/棚取り付け
  寸法（W × H × D）：
  • 166.5 x 73.45 x 44.3mm
  • 6.55 x 2.89 x 1.74インチ
  重量：
  • ユニット：0.45kg / 1.00lb
  • 出荷：0.50kg / 1.10lb
• 電力要件
  入力電圧：（bt PoEで駆動、最大90W）
  最大PoE電力予算：
  • 最大合計PSE
  • 電力出力60W
  過電流保護：あり
• 環境制限
  動作温度：-40°から75°C（-40°から167°F）
  保管温度：-40°C〜85°C（-40°F〜185°F）
  周囲相対湿度：5％から95％非結露
• 規制承認
  認証：FCC、CE
  EMI：CISPR 32、FCCパート15BクラスA
  EMS：IEC 61000-4-2,4,5
  安定性テスト：
  • 自由落下：IEC60068-2-32
  • 衝撃：IEC60068-2-27
  • 振動：IEC60068-2-6
  安全性：LVD（EN 62368-1）
  MTBF：50°Cで522,126時間
  グリーン：RoHS準拠
  保証：5年
  UL 62368-1 LVD（EN 62368-1）：✔
