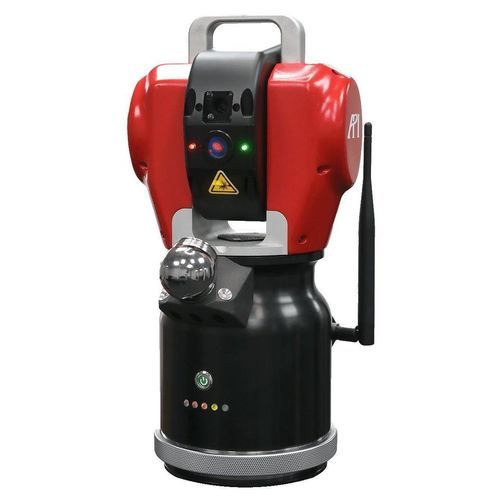

携帯型レーザー トラッカー iLT

超コンパクトワイヤレスバッテリー式

概要
API iLT レーザートラッカーは、高精度な3次元測定、部品検査、アライメント、品質管理向けに設計されたコンパクトで携帯可能な統合型レーザートラッカーです。トラッカー、コントローラー、バッテリーを一体化した単一ユニットにより、現場や工場での無線・ケーブルレス運用が可能です。

主な特徴

• コンパクトで軽量な統合ユニット（重量：4.9 kg）により、持ち運びと迅速なセットアップが容易。
• モデル別の測定範囲：iLT — 直径25 m | 50 m、iLT X — 直径50 m | 80 m（モデル依存）。
• 無線運用と統合コントローラーにより、ケーブルレスワークフローや狭所での測定が可能。
• バッテリー動作：内蔵バッテリー（標準4時間）、外付け電源パックで最大8時間まで延長可能；一部構成は最大8時間の運用をサポート。
• 約30°の視野でビームを自動再捕捉するAutolock機能。
• 温度・気圧・湿度補正を行う機上環境補正（気象ステーション）により精度を維持。
• 重力基準の座標系を素早く設定するデュアルバーチャルレベル。

アクセサリと補助機器

• vProbe — 手持ちワイヤレスタッチプローブ（隠れた特徴や狭所向け）。
• iScan 3D — 高解像度表面取得と特徴抽出のためのハンドヘルドレーザースキャナー。
• Smart TRACK センサー — ロボット較正向けの性能データを提供。
• Active Target™（6DOF）— 工作機械、CNC、産業用ロボットの自動追跡・検査を可能にする（iLT Xで利用可能）。

用途

• 品質管理、部品測定および検査
• 機械・ロボットのアライメントおよび較正
• 治具、フィクスチャ、ツーリングの検査
• ロボット較正および適応制御
• リバースエンジニアリングおよび大規模スキャン

技術仕様

• 商用呼称：iLT（製品ファミリー）
• レーザー技術：ADM / IFM
• モデルと範囲：iLT — 25 m | 50 m（直径）；iLT X — 50 m | 80 m（直径、モデル依存）
• 精度：iLT — ±(25 µm + 15 µm/m)；iLT X — ±(20 µm + 5 µm/m)
• 重量：4.9 kg（iLTおよびiLT X）
• 無線動作：あり（オンボード無線接続）
• SMR計測：対応
• ハンドヘルドプロービング（vProbe）：iLT Xで対応（iLTは非対応）
• ハンドヘルドレーザースキャン（iScan）：iLT Xで対応（iLTは非対応）
• 統合コントローラー：あり（単一統合ユニット）
• バッテリー運用：内蔵バッテリー（標準4時間）外部電源で最大8時間まで延長可能；構成によっては最大8時間の運用をサポート
• 6DOF Active Target：iLT Xで利用可能（iLTは非対応）
• 環境補正：温度・圧力・湿度補正用の機上気象ステーション搭載
• 保護等級：IEC 60529 準拠の防塵・防水保護で厳しい環境下でも使用可能
• 保証：標準2年保証（最長5年まで延長可能）
