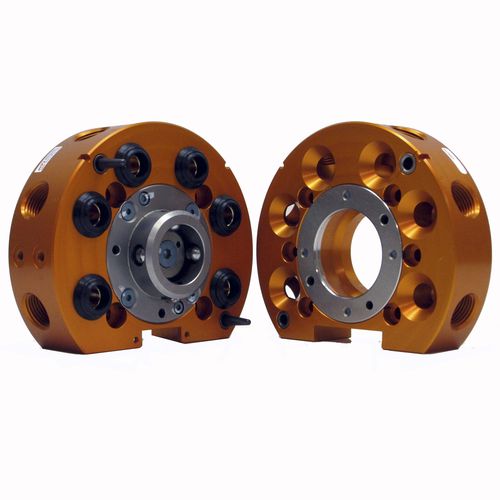

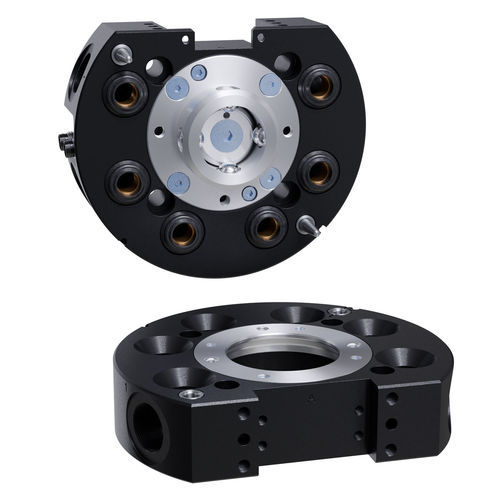

ロボット用工具交換装置 QC-22-E

自動空圧式空気圧式

製品概要
ATI QC-22-E ロボットツールチェンジャーは、安全なフェールセーフロッキング、統合ユーティリティ通路、高い繰り返し精度を備え、エンドエフェクタの完全自動交換を実現します。高サイクル用途や過酷環境向けに設計され、ロボット自動化の稼働率と柔軟性を向上させます。

主な特長

• 1.42 kg の結合パッケージに (6) 3/8 NPT 統合空気通路
• より大きな空気通路で高流量用途に対応
• No-Touch ロッキング技術によりロッキング時に最大 2.0 mm のプレート離隔を許容
• 特許取得のフェールセーフロッキング設計によりピストンに作用する力を低減
• インターフェースプレートで複数の取り付けパターンに対応
• ロッキング部品はすべて Rc58 ステンレス製
• ユーティリティモジュール取り付け用のフラット面を1つ装備
• 本体のアライメント機能によりねじれ強度と保守性を向上
• オプションのロック/アンロックセンサー対応

仕様

• ロッキング力 @ 80 psi (5.5 bar): 2300 N (約 520 lbf)
• 最大ロッキング距離: 2.03 mm (0.08 in)
• 通路ポートサイズ: (6) 3/8 NPT
• 空気通路数: 6
• 位置繰り返し精度: 0.0152 mm (0.0006 in)
• 推奨許容荷重: 25 kg (約 55 lb)
• X/Y 静的モーメント容量: 56.5 Nm (約 500 lbf-in)
• Z 静的モーメント容量: 90.4 Nm (約 800 lbf-in)
• マスター側重量: 0.866 kg (約 1.91 lb)
• ツール側重量: 0.549 kg (約 1.21 lb)
• 結合時重量: 1.42 kg (約 3.13 lb)
• 駆動方式: 空気駆動 (Pneumatic)
• ロボット手首タイプ: 標準
• 色: 黒
• ポートねじ: BSPP / G
