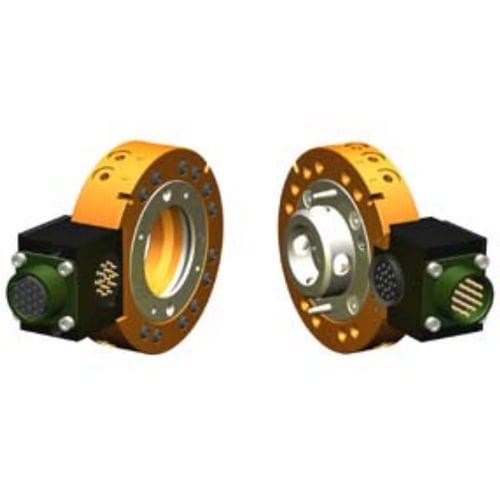

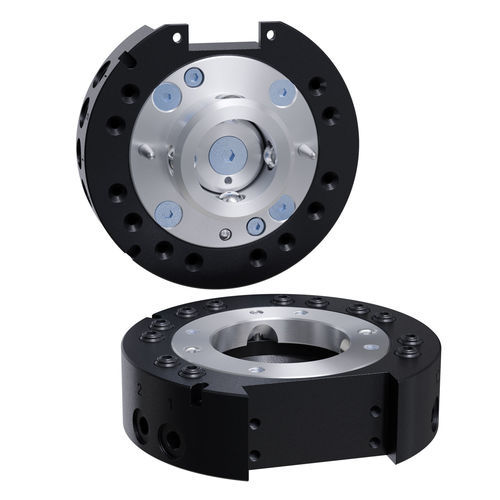

ロボット用工具交換装置 QC-20-E

自動空圧式空気圧式

製品概要
QC-20-E ロボットツールチェンジャーは、安全で再現性のあるロックと複数のユーティリティ通過機能を備えた、エンドエフェクタの完全自動交換を可能にします。高サイクルの産業用ロボット用途向けに設計され、空気式作動、整列機能、柔軟な取り付けオプションを備えています。

特長

• (12) 本の M5 または #10-32 統合エアパススルーポート、結合時重量 0.853 kg のコンパクト設計
• No-Touch ロック技術により、ロック時に最大 2.0 mm のプレート分離を許容
• 特許取得済みのフェイルセーフロック機構によりピストンにかかる力を低減
• さまざまなロボット手首に対応するインターフェースプレートで複数の取り付けパターンをサポート
• ロック部品はすべて Rc58 ステンレス製
• 電気モジュールを取り付けるためのフラット面を1箇所用意
• 整列機能によりねじれ強度と再現性のある結合を実現
• オプションのロック／アンロックセンサー対応

技術仕様

• 型番: QC-20-E
• ロック力 @ 80 psi (5.5 bar): 2300 N (約517 lbf)
• 最大ロック距離: 2.03 mm (約0.08 in)
• エアパススルーポート: (12) M5 または #10-32
• 位置決め再現性: 0.0152 mm (約0.0006 in)
• 推奨可搬質量: 25 kg (約55 lb)
• X/Y 静的モーメント容量: 56.5 Nm
• Z 静的モーメント容量: 35 Nm
• マスター側重量: 0.535 kg (約1.18 lb)
• ツール側重量: 0.318 kg (約0.7 lb)
• 結合時重量: 0.853 kg (約1.88 lb)
• 作動方式: 空気式 (Pneumatic)
• ロボット手首タイプ: 標準
• 色: 黒
• ポートねじ: BSPP/G
