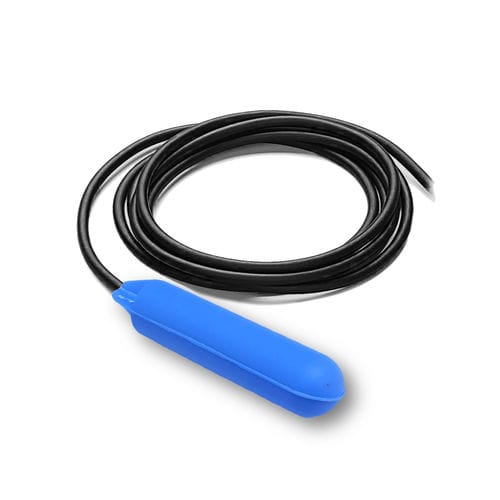

電気機械式レベルスイッチ TUBA 1" 1/4

フロート式沈んだ液体用

概要
TUBA-1-1/4 は、アクセスが制限されたタンクやシステム向けに設計されたチューブ型フロート液位スイッチです。直径 Ø36 mm の小径設計により狭開口から挿入可能で、ポンプ制御、警報、オートメーションに対して精度の高い切換えを提供します。

動作原理
フロートは液位とともに上下し、所定の角度に達すると内部の機械式スイッチを作動させます。COM、NO、NC の接点により充填/排水の論理を選択できます。スイッチング角は狭く (±20°)、高精度なレベル制御が可能です。

設置方法
TUBA-1-1/4 はロッド固定、ケーブルに重りを付けた垂直吊り下げ、またはケーブルグランドを用いたタンク側面への水平取付けが可能です。

給水／排水運転
給水時は低位置で接点が閉じポンプを起動します。排水時は高位置で接点が切れてポンプを停止します。単体または対での最小/最大制御に使用できます。

おもりの位置調整
ケーブル上のおもり位置を変えるとフロートの作動長と作動高さが変わります。適切な位置決めにより乱れのある液面や若干の汚れを含む液体でも最適なスイッチング動作が得られます。例：Y 最小 10 cm -> X ≈ 30–35 cm、Y 最大 30 cm -> X ≈ 60–65 cm。

取付けと固定
FIXCAB 等のアクセサリや適切なケーブルグランドを使用してケーブルを保護し、被覆を損なわないように固定してください。毛管現象による浸入経路を作らないよう注意が必要です。

電気配線
屋外や湿潤環境では、配線はタンク外の防水接続箱内で行ってください。ケーブルの延長は標準の信号ケーブルで可能ですが、タンク内での接続を避けるため工場出荷時の長さを選択することを推奨します。

主なポイント

• スイッチング角 ±20° による高精度検出
• 狭い開口に挿入可能なチューブ型 Ø36 mm
• 浸漬対応の保護等級 IP68
• ケーブル長やおもりはカスタマイズ可能

推奨アクセサリ

• FIXCAB ケーブル固定具
• 可変おもり 175 g / 250 g（樹脂充填）
• 液位制御リレー（例: AT-DR07）およびポンプ制御モジュール

技術仕様

• 型番: TUBA-1-1/4
• フロート直径: Ø36 mm
• スイッチング角: ±20°
• 許容流体密度: 0.75–1.50 kg/dm³
• 定格電源: 250 VAC/VDC 50/60 Hz
• 遮断電流: 12 (6) A（抵抗/誘導負荷）
• ハウジング: ポリプロピレン共重合体
• ケーブル: 3 x 1 mm² ネオプレン
• フロート重量（ケーブル無）: 約75 g
• おもり（オプション）: 175 g 樹脂充填
• 最大設置深度: 55 m
• 保護等級: IP68
• 標準ケーブル長: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
