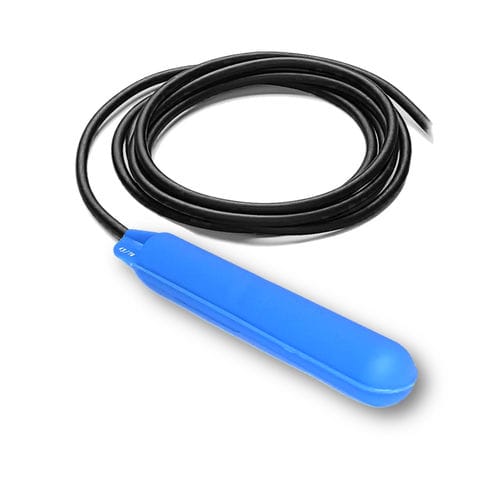

フロート式レベルスイッチ TUBA 1"

液体用ポンプ操作用タンク用

概要
TUBA 1'' は、狭い開口部を持つタンク、貯槽、小型容器向けに設計された小口径（Ø29 mm）のチューブ型フロート式液面スイッチです。細径プロファイルにより狭所からの挿入が可能で、最大深度55 mまでの設置が可能な工業用途向けセンサーです。

動作原理
フロートは液面とともに上下し、所定の高さに達すると傾いて内部の機械式スイッチ（COM、NO、NC）を作動させ回路を開閉します。作動角は約±20°で精密な動作を実現します。

動作モード

• 排水モード：高レベルでポンプの停止/起動を行い、オーバーフローを防止。空タンク時には回路を遮断。
• 充填モード：低位で回路を閉じ（NC）、給水を開始。
• 二点制御：上下レベルの管理に2個のフロートを使用。

設置と調整
ケーブルによりフロートを吊り下げて外部おもりで固定、ロッドに取り付け、またはグランドを用いてタンク側面に水平取り付けが可能です。おもり位置の調整で切替点を設定します。接続ボックスやケーブル引き込み部は液体外で防水処理してください。ケーブル長は工場指定で対応可能です。

主な特長

• 小さな挿入径（Ø29 mm）で狭所対応。
• 精密な作動（±20°）。
• 対応流体密度：0.75～1.50 kg/dm³。
• 設置深度最大55 m、保護等級 IP68。
• ハウジング：ポリプロピレン共重合体、ケーブル：3×1 mm² ネオプレン。
• ケーブル長やおもりのカスタマイズが可能。

推奨アクセサリ

• 制御リレー AT-DR07（アラーム・制御盤接続用）。
• FIXCAB ケーブルクランプ（高さ調整・固定用）。
• 樹脂製おもり 175 g（可変）で作動点を最適化可能。

技術仕様

• 型番：TUBA 1''
• 直径：Ø29 mm
• 高さ：180 mm
• 作動角（スイッチング）：±20°
• 機械的作動範囲：最大 ±110°
• 流体密度：0.75～1.50 kg/dm³
• 最大浸漬深度：55 m
• 温度：最大 85 °C（オプション TUBA 125 C で 125 °C）
• 保護等級：IP68
• ハウジング：ポリプロピレン共重合体
• ケーブル：3×1 mm² ネオプレン
• 電気定格：AC 250 V；遮断 12 (6) A（12 A 抵抗負荷；6 A 誘導負荷）
• フロート重量：60 g
• オプションおもり：175 g（樹脂充填）
• 標準ケーブル長：2、3、5、6、10、13、15、20、25 m
